混合PCBアセンブリ

Fanway はプロの高品質混合 PCB アセンブリ製造業者として、当社の工場から混合 PCB アセンブリを安心してご購入いただけます。優れたアフターサービスとタイムリーな納品を提供します。

お問い合わせを送信

製品説明

複雑なエレクトロニクス向けの高度な混合 PCB アセンブリソリューション

中国を拠点とする大手エレクトロニクスメーカーおよびサプライヤーとして、Fanway は以下を戦略的に組み合わせた混合 PCB アセンブリサービスを提供しています。

• 表面実装技術 (SMT) - 01005 コンポーネント (0.4×0.2mm) および 0.3mm ピッチ BGA を使用した超小型設計向け。
• スルーホールテクノロジー (THT) - 50N を超える引っ張り強度と MIL-STD-202G 振動準拠を必要とするミッションクリティカルな接続用。

このテクノロジーの相乗効果により、次のことが可能になります。

✅ HDI + THT スタックアップの混合により電力密度が 25% 向上。
✅ 高信頼性 (IPC-A-610 クラス 2 認定プロセス)。
✅ SMT/THT の個別生産と比較して 30% コスト削減。

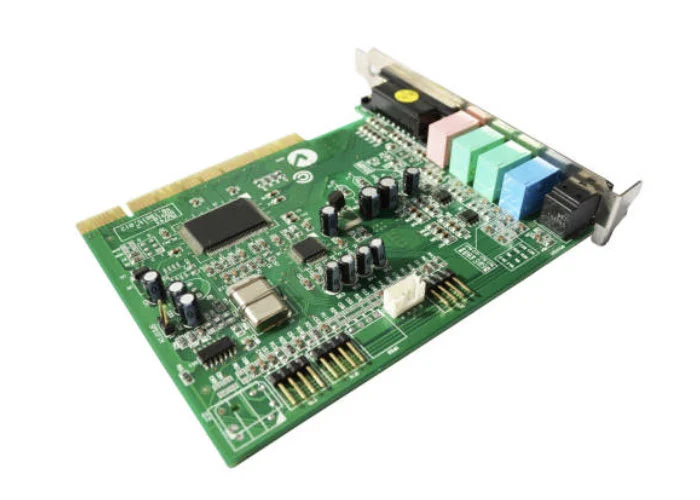

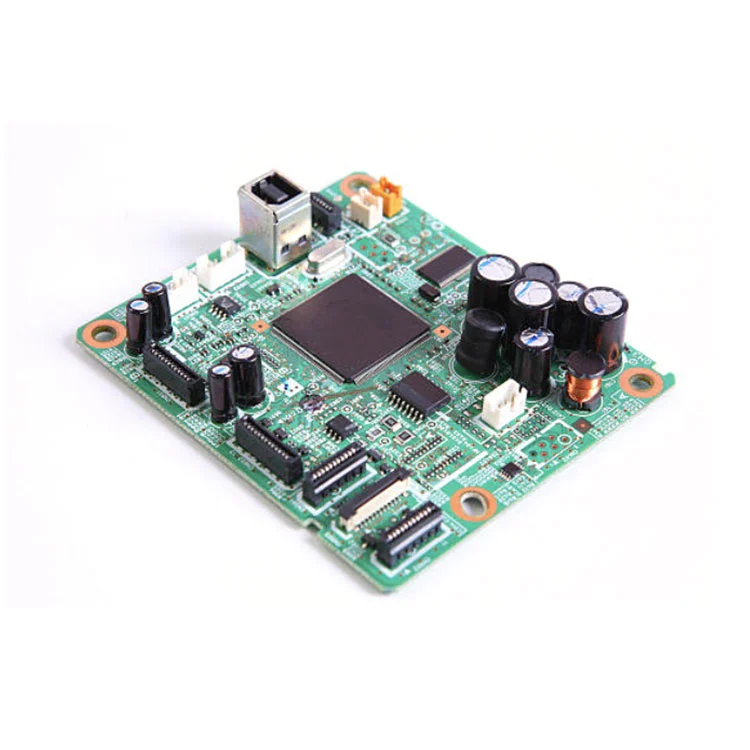

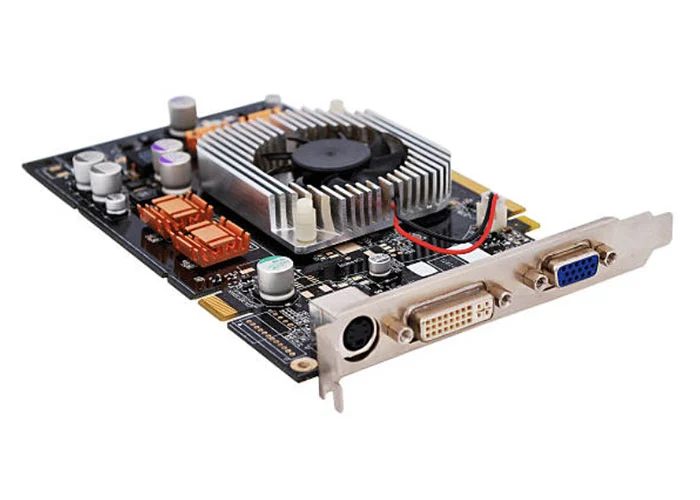

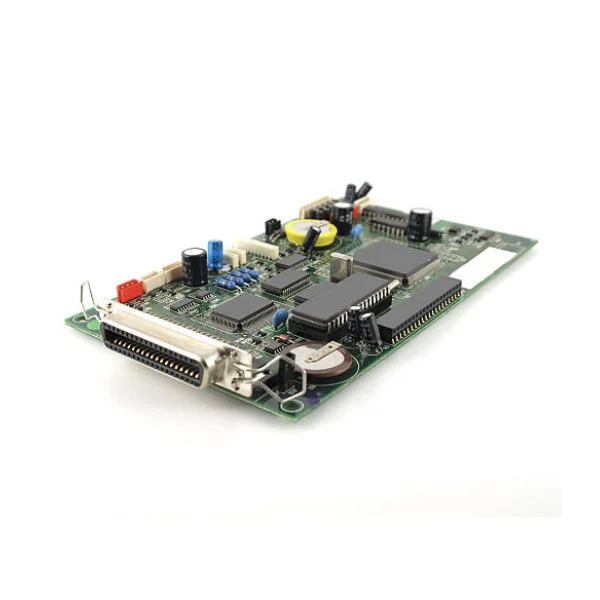

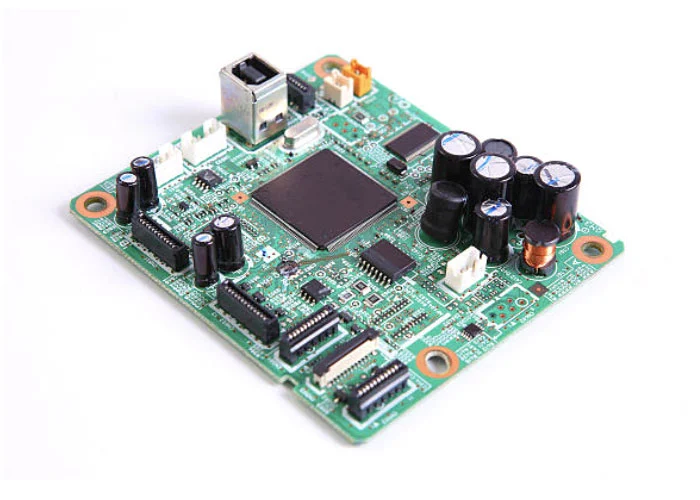

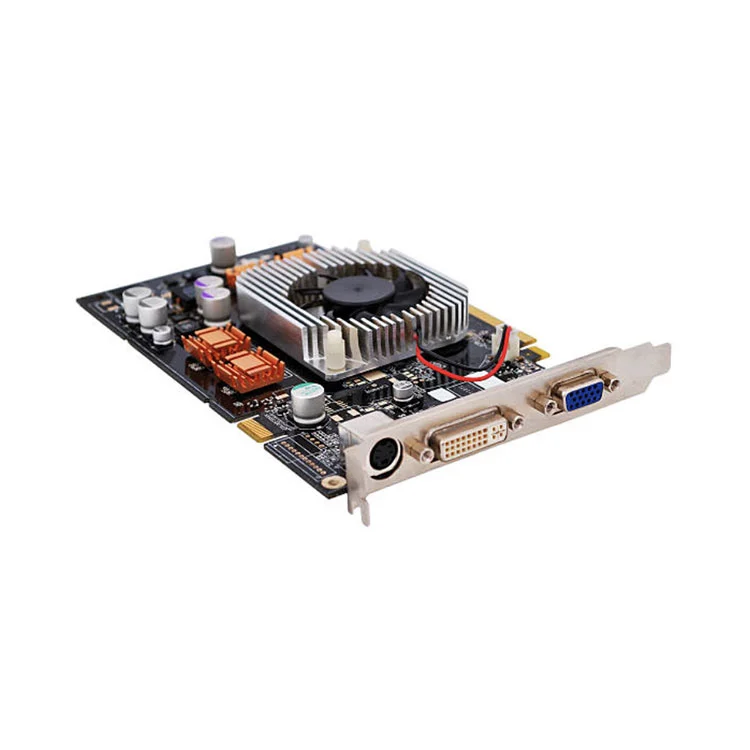

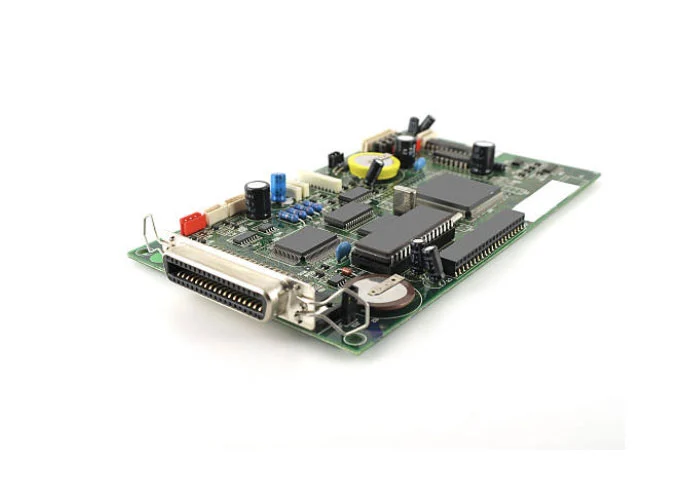

Mixed Pcb Assembly Technology

ファンウェイにおける混合PCBアセンブリのプロセス

* デザインとレイアウト:PCB 設計は、コンポーネントの配置、配線、熱管理などの要素を考慮して、SMT コンポーネントと THT コンポーネントの両方に対応する必要があります。また、製造容易性の原則を考慮した設計により、組み立ての容易さと信頼性を確保します。

* はんだペーストの塗布:ステンシルを使用して、SMT コンポーネントの PCB パッドにはんだペーストを塗布します。

* コンポーネントの配置:SMT コンポーネントは、ピックアンドプレース機を使用してはんだペースト上に配置されます。 THT コンポーネントは、手動または自動でドリル穴に挿入されます。

* リフローはんだ付け:SMT コンポーネントの場合、PCB はリフローオーブンを通過し、はんだペーストを溶かして電気接続を形成します。

* ウェーブはんだ付け:THT コンポーネントの場合、PCB はウェーブはんだ付け機を通過し、そこで溶融はんだのウェーブが基板の下側に接続を形成します。

* 検査とテスト:すべての PCBA は自動光学検査 (AOI) と X 線検査によって検査され、はんだ付けの欠陥とコンポーネントの配置精度がチェックされています。

当社の混合 PCB アセンブリを選択する理由

デュアルテクノロジーの専門知識	SMT (01005 コンポーネント) と THT (最大 50mm のアキシャルリード) の両方を習得し、以下を扱います。 • 単一 PCBA 上の高密度 IC + 堅牢なコネクタ • EMIシールド要件を備えた混合RF/デジタルボード • 自動車グレードのはんだ接合 (IPC-610 クラス 2)
スマートハイブリッド生産ライン	• DEK Horizon 03iX プリンタ: ±15μm のはんだペースト付着 • Universal Instruments GSM™ 配置: 85,000 CPH (SMT) + 1,200 CPH (THT) • Heller 1913 MK5 リフロー: 鉛フリー合金用の 10 ゾーン窒素制御
妥協のない品質	• 3D SPI + AOI + 機能テスト: 初回パス歩留まり 99.2% • 隠れたBGA/THTはんだ接合部のX線検査 • 完全なトレーサビリティ: コンポーネントレベルのデータログ (AS9100 準拠)
経験豊富なチーム	• 混合組み立ての専門知識を持つ熟練したエンジニアと技術者
柔軟なソリューション	• 試作、少量生産、大量生産のサポート。
エンドツーエンドのソリューション	• PCB 設計、コンポーネント調達、PCB アセンブリ、テスト、ボックス構築、ケースアセンブリ、梱包、配送を含む包括的なサービス。
