柔軟な印刷回路板（FPC PCB）は、今日の急速に進化する電子産業の中心にあります。デバイスが小さく、軽く、より強力になるにつれて、FPC PCBテクノロジーは、パフォーマンスを損なうことなく、コンパクトなデザインを達成するための重要なソリューションとして浮上しています。材料の仕様、パフォーマンスパラメーター、高度な製造技術を深く掘り下げることで、その利点を明確に理解し、次のプロジェクトに情報に基づいた意思決定を行うのに役立ちます。

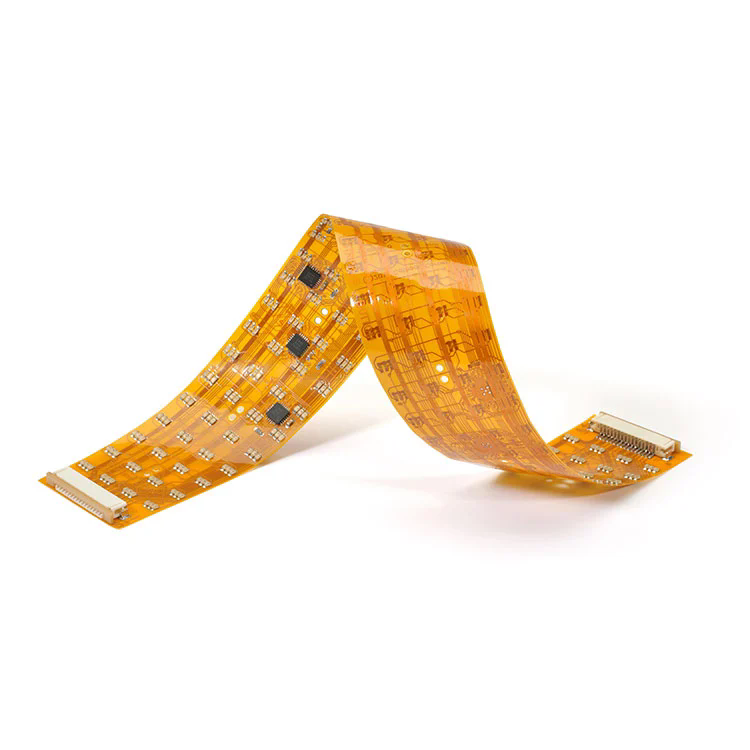

FPC PCB（フレキシブルプリント回路基板）は、薄くて柔軟な材料で作られた高度に順応性のある電子相互接続です。従来の硬質PCBとは異なり、FPCは曲がり、折りたたん、ひねることができ、メーカーは電気性能を妥協することなく、より小さくて軽量のデバイスを設計できます。
通常、構造には以下が含まれます。
基本材料：柔軟性のためのポリイミド（PI）またはポリエステル（PET）フィルム。
導電層：効率的な電流伝達のための銅箔。
接着層：銅と基質の強い結合を保証します。
保護オーバーレイ：断熱と機械的保護を提供します。
FPC PCBは従来のPCBのように機能しますが、機械的な柔軟性を提供します。デバイスに統合されると、動的または限定されたスペース全体で異なる電子コンポーネントを接続できます。たとえば、スマートフォンでは、FPC PCBは、安定した信号伝送を維持しながら、ヒンジメカニズムを介してメインボードをディスプレイに接続します。
ファンウェイのFPC PCBは、精度と信頼性を念頭に置いて設計されています。以下は、コア仕様の概要です。
| パラメーター | 仕様 | 説明 |
|---|---|---|
| 基本材料 | ポリイミド / PET | 耐久性と高い柔軟性を保証します |
| 銅の厚さ | 1oz / 2oz | さまざまな電流容量を処理します |
| レイヤーカウント | 1〜6層 | シンプルから複雑な回路設計をサポートします |
| 表面仕上げ | enig / osp / hasl | 銅を保護し、はんだき性を向上させます |
| 分トレース幅 | 0.05 mm | 高密度回路ルーティングを有効にします |
| 分穴のサイズ | 0.1 mm | マイクロVIAアプリケーションに適しています |
| 動作温度。 | -40°C〜 +150°C | 極端な環境で確実に機能します |
| 半径を曲げます | 1 mmの低い | 動的な曲げシナリオに最適です |
| インピーダンス制御 | ±10％の耐性 | 安定した信号の完全性を保証します |
これらのパラメーターにより、FPC PCBは、小型化、柔軟性、耐久性を要求する業界に最適です。
FPC PCBのユニークな利点は、複数のセクターで広く採用されることにつながりました。
スマートフォンとタブレット：ディスプレイ、バッテリー、プロセッサ間のコンパクトな相互接続。
ウェアラブルデバイス：超薄型FPCは、時計、フィットネストラッカー、VRヘッドセットにシームレスな統合を提供します。
ラップトップとゲームコンソール：高密度の柔軟な回路は、タイトなエンクロージャーの信号の信頼性を向上させます。
Adas＆Infotainment：柔軟なPCBは、限られたダッシュボードスペース内の安定した接続を保証します。
LED照明システム：強化された耐熱性は、高性能の自動車照明をサポートします。
バッテリー管理：FPC PCBは、EVの振動と温度の変動に耐えます。
診断イメージングデバイス：柔軟な設計は、コンパクトな医療スキャナーをサポートします。
ウェアラブルヘルスモニター：軽量および生体適合性回路により、患者に優しいデザインが可能になります。
外科的ツール：高度の信頼性FPCS電力精度機器の低侵襲手術。
ロボット工学と自動化：動的曲げ機能により、ロボットアームに統合できます。
航空宇宙機器：極端な温度耐性により、長期的な信頼性が保証されます。
5GおよびIOTソリューション：高速信号伝送は、次世代ネットワークをサポートします。
FPC PCBは、高度な電子機器で不可欠なものになるいくつかの利点を提供します。
かさばるワイヤーハーネスを交換することにより、FPCはデバイス全体のサイズと重量を大幅に削減します。
彼らはパフォーマンスを失うことなく曲げ、折りたたん、ひねり、複雑なアセンブリでコンパクトなレイアウトを可能にします。
相互接続ポイントとはんだジョイントが少ないと、FPCは故障リスクを最小限に抑え、寿命を改善します。
極端な環境条件に耐えるように設計されたこれらは、自動車、航空宇宙、および産業用途に最適です。
制御されたインピーダンスは、効率的で安定した、信頼性の高い高周波信号パフォーマンスを保証します。
高品質のFPC PCBの生産には、最先端のテクノロジーが含まれます。
レーザー掘削：高密度相互接続のために超微細ファインマイクロバイアスを達成します。
自動光学検査（AOI）：欠陥のない生産と一貫した品質を保証します。
電気めっきプロセス：銅の接着と耐久性を高めます。
CoverLay＆Overlayアプリケーション：機械的応力に対する追加の保護を提供します。
インピーダンス制御テスト：高速回路の安定した信号性能を保証します。
A：主な違いは柔軟性にあります。リジッドPCBは固定され、静的アセンブリで使用されますが、FPC PCBはダメージなしで曲がり、折りたたん、ひねることができ、スマートフォン、ウェアラブル、自動車ダッシュボードなどの動的またはコンパクトな環境に適しています。
A：Fanwayが製造したものなど、高品質のFPC PCBは、極端な条件に耐えるように設計されています。動作温度の範囲は-40°Cから +150°Cの範囲で、振動抵抗が強化されているため、自動車電子機器や航空宇宙計器などのアプリケーションを要求する際に10年以上にわたって確実に機能します。
柔軟な回路製造における何十年にもわたる専門知識があり、ファンウェイ高精度、信頼性、カスタマイズ可能なFPC PCBソリューションを提供します。当社の高度な生産施設、厳格な品質管理、革新的なエンジニアリングにより、世界中の産業の進化する需要を満たす製品を提供できます。
ファンウェイは、単一層プロトタイプまたは高周波アプリケーション用の多層柔軟なソリューションを必要とする場合でも、すべての回路基板がパフォーマンス、信頼性、費用効率に最適化されるようにします。
FPC PCBソリューションを製品に統合したい場合は、お問い合わせ今日のプロジェクトの要件について話し合うために。当社のエンジニアリングチームは、最先端のテクノロジーで次世代のデザインを達成するのに役立ちます。
