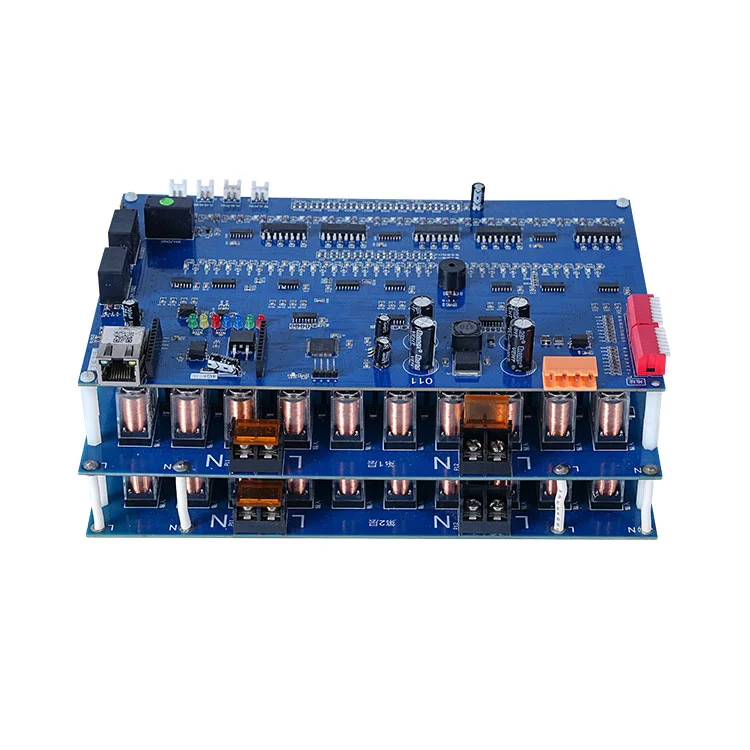

ファンウェイSMT PCB アセンブリ理論上の配置速度を超える実用的な生産パフォーマンスを実現します。実際の効率は、エレクトロニクス製造における基板設計、コンポーネント、検査、サプライ チェーンの影響を受けます。
エレクトロニクス製造分野では、配置速度が理論的に引用されることがよくあります。ただし、実際のパフォーマンスは、基板の複雑さ、コンポーネントの組み合わせ、検査サイクル、さらにはサプライ チェーンの安定性に依存します。このため、時間あたりのコンポーネント数 (CPH) メトリクスは、個別の数値としてではなく、より広範な運用システム内で理解される必要があります。
今日のエレクトロニクス生産環境では、PCB 組立ラインはもはや純粋にマシンのピーク速度だけで評価されることはありません。代わりに、品質制約の下での持続的なスループットによって測定されます。
高速ピック アンド プレース マシンは、理論上の配置率が非常に高いと宣伝する場合がありますが、実際の生産高は次の要素によって決まります。
- コンポーネント サイズのバリエーション (01005 ～ 大型 BGA)
- 配置精度の要件
- 検査一時停止 (SPI、AOI、X 線)
- 製品の実行間の切り替え時間
- プログラミングの最適化とフィーダーのセットアップ
これは、「時間あたりのコンポーネント」が固定値ではなくダイナミック レンジであることを意味します。
最新の SMT システムは、マシン レベルで 1 分あたりのコンポーネント数 (CPM) ベースで動作します。フルラインに拡張すると、複数のマシンが並行して動作するため、スループットは集約されますが、検査ステーションやリフロー バランシングなどのボトルネックによっても制限されます。
実際には、理想的な条件下では、単一の高度な実装ヘッドで 1 時間あたり数万回の実装を超える可能性がありますが、完全な PCB 組立ラインでは複数のステージ間の同期を考慮する必要があります。
最新の SMT ラインは単一のマシンではなく、調整されたエコシステムです。典型的な段階には次のようなものがあります。
・はんだペースト印刷（SPI検証）
- 高速コンポーネント配置
- リフローはんだ付け
- 光学的および構造的検査 (AOI/X 線)
- 機能テスト
各ステージはシステム全体の実効スループットに影響を与えます。配置が非常に高速であっても、下流の検査および修正ループにより安定性が確保され、欠陥の伝播が軽減されます。
スループットに影響を与える最も重要な要素の 1 つは、マシン ビジョン補正です。高度な SMT システムは、リアルタイムの光学アライメントを使用して、配置前にコンポーネントの位置を修正します。
これにより、現代的なSMT PCB アセンブリ多くの場合±25μm以内のミクロンレベルの精度を維持するためのライン。これにより信頼性が向上しますが、速度とのバランスをとる必要があるワークフローに微小な一時停止も生じます。
その結果、「高速」が生の配置速度だけでなく、精度補正がいかに効率的に統合されるかによって定義されるシステムが誕生しました。
実際のスループットをよりよく理解するには、複数ラインの実稼働環境を検討してください。この場合、ファンウェイは高速実装機能を備えた 8 本の SMT ラインを運用します。
理論的には、各ラインは 24 時間サイクルで非常に高い配置量を達成できます。ただし、実際の生産量は製品の複雑さと検査サイクルの影響を受けます。
| パラメータ | 代表的な値の範囲 | 注意事項 |
| 1行あたりの配置速度 | 24 時間あたり最大 1,000 万件のプレースメント | 最適化された条件下での理論上の最大値 |
| コンポーネント範囲 | 01005 ～ 50mm×50mm BGA | ファインピッチ、大型パッケージも対応 |
| 検査範囲 | 100% SPI + AOI + X 線 | 多段階検証 |
| プロトタイプのターンアラウンド | ～72時間 | 迅速な検証サイクル |
| 不良率目標 | <0.5% | プロセス依存 |
実際には、PCB アセンブリの出力は、速度と安定性のバランスとして最もよく理解されています。安定した品質を確保するには、高速動作を検査システムによって継続的に検証する必要があります。
エレクトロニクス生産におけるよくある誤解は、より迅速な配置が常により高い効率につながるということです。実際には、制御のない過度の速度は隠れた非効率を引き起こす可能性があります。
配置速度が最適なプロセスしきい値を超えると、いくつかの問題が発生する可能性があります。
- 再加工が必要なコンポーネントの位置がずれている
- はんだブリッジまたはツームストーン効果
- 検査不合格率の増加
- テスト中の追加のデバッグ サイクル
これらの問題は、そのままのスループット数値にはすぐには現れませんが、最終的な配信タイムラインに大きな影響を与えます。
このため、現代では、SMT PCB アセンブリ戦略では、理論上の最大速度よりもバランスの取れた最適化が優先されます。
機械の能力を超えて、プロセスエンジニアリングは安定した生産高を維持する上で中心的な役割を果たします。
主要な要素は次のとおりです。
- 配置の複雑さを軽減するための DFM (製造容易性設計) 分析
- 機械のアイドル時間を最小限に抑えるための最適化されたフィーダー配置
- AOI と配置システム間のリアルタイム フィードバック ループ
- 材料の中断を避けるためのサプライチェーンの調整
これらの要素により、高速機能が一貫した実際の生産パフォーマンスに確実に反映されます。
製品タイプが異なれば、必要な SMT 構成も異なります。家庭用電化製品、産業用制御ボード、自動車モジュールはすべて、配置密度と検査の厳密さに関してさまざまな制約を課します。
したがって、柔軟な PCB アセンブリ環境では、単一の固定セットアップに依存するのではなく、ライン構成を動的に適応させる必要があります。
PCB アセンブリの能力を 1 時間あたりのコンポーネントの観点から評価する場合、個別のマシンの仕様ではなく、システム レベルのパフォーマンスを考慮することがより有意義です。
3 つの重要なポイントが明らかになります。
- スループットは、配置速度だけではなく、生産チェーン全体に依存します。
- 検査システムは出力の安定性に不可欠であり、オプションのオーバーヘッドではありません。
- 本当の効率は、速度、精度、再現性のバランスによって達成されます。
現代のエレクトロニクス開発では、多くの場合、ピークの数値性能よりもこのバランスの方が重要です。
最終的には、SMT PCB アセンブリパフォーマンスは、高速配置、精密制御、および多層検査の調整されたバランスとして理解されるべきであり、エレクトロニクス システムがコンセプトから予測可能な安定性を備えた信頼性の高い実行に移行できることを保証します。
