表面実装 PCB アセンブリは現代のエレクトロニクス製造の基礎です。このブログでは、表面実装技術 (SMT) および表面実装デバイス (SMD) アセンブリの内容、方法、理由、課題、利点、材料、QA 方法、および将来の傾向について詳しく説明します。あなたが設計エンジニア、製造専門家、または好奇心旺盛な読者であっても、この記事は、表面実装 PCB アセンブリが業界標準になった理由を理解するのに役立ちます。

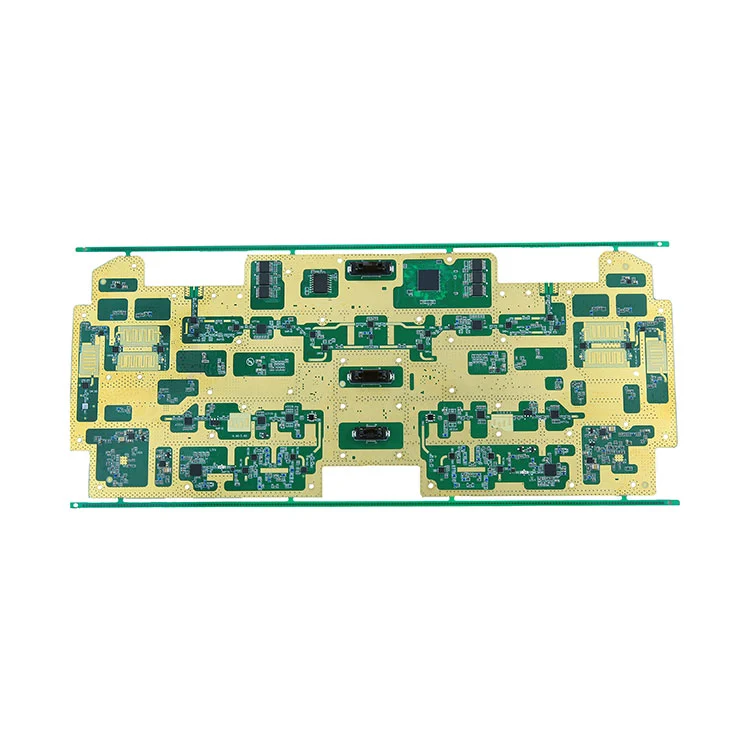

表面実装 PCB アセンブリとは、コンポーネントを穴に挿入するのではなく、プリント基板 (PCB) の表面に直接実装する電子アセンブリ プロセスを指します。このプロセスは、表面実装テクノロジー (SMT) と表面実装デバイス (SMD) に依存しており、コンポーネント密度の向上と製造コストの削減が可能になります。 SMT は、その効率性、拡張性、パフォーマンス上の利点により、エレクトロニクス業界で広く普及しています。
表面実装技術 (SMT) とスルーホール技術 (THT) の主な違いは、電気部品が PCB にどのように取り付けられるかにあります。
| 特徴 | 表面実装技術 (SMT) | スルーホールテクノロジー (THT) |
|---|---|---|
| アタッチメント | 基板表面に実装 | リード線が PCB の穴を通過する |
| コンポーネントのサイズ | より小さい | より大きな |
| 組み立て速度 | もっと早く | もっとゆっくり |
| オートメーション | 高度に自動化された | 自動化が進んでいない |
| パフォーマンス | 高周波に優れています | 機械的強度の向上 |
SMT には多くの種類のコンポーネントが含まれています。最も一般的なものは次のとおりです。
| コンポーネントの種類 | 説明 |
|---|---|
| 抵抗器(0603、0402) | 回路内の電流と電圧を制御します。 |
| コンデンサ | 電気エネルギーを蓄え、放出します。 |
| 集積回路 (IC) | 特定の処理機能を実行します。 |
| ダイオードとLED | 電流の流れを制御し、指示を提供します。 |
| コネクタとスイッチ | 外部接続とユーザー入力を有効にします。 |
SMT アセンブリは、トゥームストン、はんだブリッジ、断線などのいくつかの課題に直面する可能性があります。ベスト プラクティスには次のものが含まれます。
| 材料 | 目的 |
|---|---|
| PCB基板 | 回路用の基材。 |
| はんだペースト | リフロー中に SMD をパッドに結合します。 |
| コンポーネント | 回路機能用のSMDパーツ。 |
| ステンシル | はんだペーストの塗布を制御します。 |
| フラックス | はんだの濡れを改善し、酸化物を除去します。 |
高品質の表面実装アセンブリには、厳格なテストと検証が必要です。主な方法には次のようなものがあります。
統合 QA により、PCB が現代のエレクトロニクスで期待される性能と信頼性の基準を満たしていることが保証されます。
SMT の将来を形作る重要なトレンドがいくつかあります。
これらの傾向により、表面実装 PCB アセンブリは進化し続け、パフォーマンスが向上し、生産サイクルが短縮されます。
