高密度の相互接続（HDI）印刷回路基板（PCB）は、特にコンパクトさ、高性能、信頼性が重要であるアプリケーションの最新の電子機器の基礎となっています。スマートフォンやタブレットから航空宇宙電子機器や医療機器まで、HDI PCBは、従来の印刷回路基板よりも独自の利点を提供します。

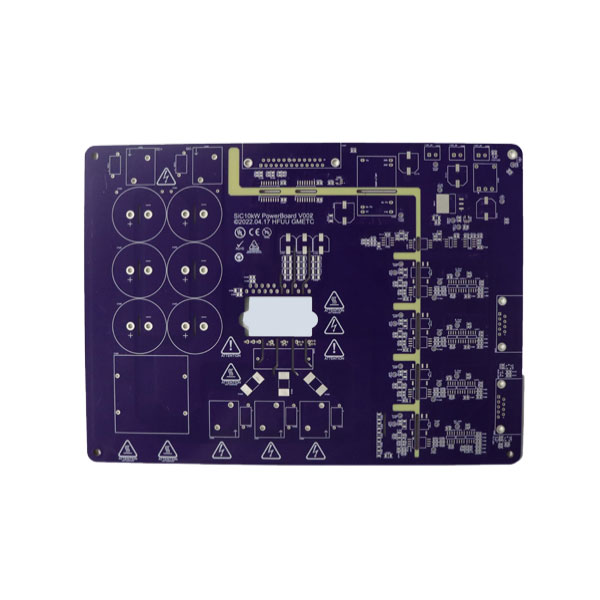

HDI PCBは、従来のPCBよりも単位面積あたりの配線密度が高い高度な印刷回路基板です。 HDI PCBは、単純なスルーホールテクノロジーとより大きなトレースを備えた標準のPCBとは異なり、マイクロバイア、ブラインドVIA、埋もれたVIAを利用して、非常に効率的な相互接続を作成します。
HDI PCBを区別する重要な特性は次のとおりです。
Microvias：非常に小さなバイアス、通常、直径150ミクロン未満で、過度のスペースをとることなく異なる層を接続します。
ブラインドおよび埋もれたVIAS：ブラインドバイアスは、外部層を内層に接続し、埋もれたVIASは表面に到達せずに内部層を相互接続します。
高い配線密度：単位面積あたりの相互接続が多いと、コンパクトな設計と信号の完全性が向上します。
細かい線/スペースパターン：3ミルの狭い線と3ミルという低い間隔は、限られたスペースでより多くのルーティングオプションを可能にします。
これらの機能により、HDI PCBは高速信号伝送をサポートし、寄生効果を低減することで、パフォーマンスを妥協できないアプリケーションに最適です。
以下は、迅速な参照のためのHDI PCB技術仕様の専門的な要約です。
| パラメーター | 典型的な値 /範囲 | 説明 |
|---|---|---|
| 基板材料 | FR4、ロジャース、PTFE | 熱性能と信号の完全性を決定します |
| レイヤー | 4〜20層 | レイヤー数は、アプリケーションに基づいてカスタマイズできます |
| マイクロビア径 | 0.10–0.15 mm | スペースの使用量を削減し、高密度を維持するために小さい |
| タイプ経由 | 盲目、埋もれ、通り | ボードサイズを増やすことなく、レイヤーを効率的に接続します |
| 線幅 /間隔 | 3〜5ミル | 密なルーティングのための細い線機能 |
| 銅の厚さ | 0.5〜3オンス/ft² | 高電流および熱管理をサポートします |
| 表面仕上げ | enig、hasl、osp | はんだき性と長期的な信頼性を保証します |
| 最小ボードの厚さ | 0.4〜1.6 mm | コンパクトデバイス用の薄い設計を可能にします |
| 信号の完全性 | 利用可能な制御インピーダンス | 高速デジタルおよびRFアプリケーションにとって重要です |
| 熱性能 | TG 130–180°C、HDI特異的FR4 | 高い熱応力の下での安定性を保証します |
デバイスはサイズが縮小しますが、より高い処理能力を必要とするにつれて、HDIのような高度な相互接続技術の必要性がより差し迫っています。多くの場合、標準のPCBはルーティングと信号の整合性の制限に直面しているため、複雑な機能を備えたデバイスには適していません。 HDI PCBはこれらの課題にいくつかの方法で対処します。
信号のパフォーマンスの向上：短くてより直接的な信号経路は、インダクタンスと容量を減らし、信号損失とクロストークを最小限に抑えます。
コンパクト設計：配線密度が高くマイクロバイアスで、HDI PCBは、機能を犠牲にすることなく、より小さなデバイスを可能にします。
信頼性の向上：ルーティングの層が少なく、熱管理の改善により、高周波操作の下での障害のリスクが低下します。
大量生産のコスト効率：初期の製造コストにもかかわらず、HDI PCBは単一のデバイスで複数のPCBの必要性を減らし、アセンブリを簡素化し、全体的なコストを削減します。
高度なコンポーネントのサポート：HDIテクノロジーは、BGA（ボールグリッドアレイ）、CSP（チップスケールパッケージ）、その他のファインピッチICなどの高ピンカウントコンポーネントを取り付けるために不可欠です。
スマートフォン、ウェアラブルデバイス、自動車電子機器、および医療機器の急速な進化により、HDI PCBは、デバイスサイズを増やすことなくパフォーマンスを求めるメーカーにとって重要な選択肢になりました。
HDI PCBの生産には、材料、プロセス、品質保証を正確に制御する必要がある高度な製造技術が含まれます。 HDI PCB製造の重要なステップには次のものがあります。
材料の選択：高熱安定性と低い誘電損失の基質は、アプリケーション要件に基づいて選択されます。一般的な材料には、High-TG FR4、Rogers、およびPTFEラミネートが含まれます。
ラミネートプロセス：複数の層が高圧と温度を使用して一緒にラミネートされ、完全な接着と電気分離を確保します。
マイクロビア掘削：レーザー掘削は一般にマイクロバイアに使用され、0.10 mmの直径が可能になります。このステップには、不整合や損傷を避けるために極端な精度が必要です。
銅メッキ：銅は、バイアスを満たし、導電性経路を形成するために電気めっきされます。厚さは、現在の収容能力をサポートするために慎重に制御されます。
パターニング：高度なフォトリソグラフィは、細い線/空間パターンを定義し、正確で密なルーティングを確保します。
表面仕上げ：ENIG、OSP、またはHASL仕上げが適用され、はんだき性と長期的な信頼性が確保されます。
電気テスト：各ボードは、設計仕様の順守を保証するために、継続性、インピーダンス、およびショートパンツの厳密なテストを受けます。
これらのプロセスの組み合わせにより、HDI PCBは高速信号、高密度コンポーネント、および要求の厳しい熱条件を確実にサポートできるようになります。
Q1：HDI PCBから最も利益を得るアプリケーションは何ですか？
A1：HDI PCBは、スペースの制約と信号の完全性が重要な高性能デバイスに最適です。これには、スマートフォン、タブレット、ウェアラブルエレクトロニクス、医療機器、航空宇宙機器、自動車電子機器、高速ネットワーキングハードウェアが含まれます。ファインピッチコンポーネントと複雑な相互接続を処理する能力により、このようなシナリオでは優れています。
Q2：HDI PCBの信頼性は、従来のPCBとどのように比較されますか？
A2：HDI PCBは、相互接続パスの短縮、信号損失の減少、熱性能の向上、高密度アセンブリのはんだポイントの減少により、信頼性の向上を提供します。これらの要因は、電気の故障、信号分解、熱ストレスのリスクを減らし、HDI PCBを従来のPCBが故障する可能性のあるミッションクリティカルなアプリケーションに適しています。
でファンウェイ、HDI PCB製造は、業界をリードする基準と厳格な品質管理と一致しています。 Fanwayは、プロトタイプと大量生産の両方で性能、耐久性、およびスケーラビリティを組み合わせた高密度の多層PCBを専門としています。ファンウェイHDI PCBの主要な差別化要因は次のとおりです。
カスタマイズ：プロジェクト固有の要件を満たすために、カスタマイズされたレイヤー数、基質材料、およびライン/スペースの仕様。
高度な製造機能：レーザードリルマイクロバイア、細い線のパターン形成、および制御されたインピーダンスオプション。
迅速なターンアラウンド：合理化された生産プロセスにより、市場で批判的なプロジェクトのための迅速なプロトタイピングとタイムリーな配信が可能になります。
品質保証：すべてのボードは、ゼロ欠陥を確保するために、電気試験、光学検査、および機能検証を受けます。
技術サポート：Fanwayは、製造可能性、パフォーマンス、コスト効率のための設計を最適化するための包括的な技術相談を提供します。
高性能HDI PCBを製品に統合しようとする企業には、ファンウェイはプロトタイピングからフルスケールの製造まで卓越性を維持する信頼できるソリューションを提供しています。
お問い合わせ今日、カスタマイズされたHDI PCBソリューションを探索し、製品設計を次のレベルに引き上げます。
