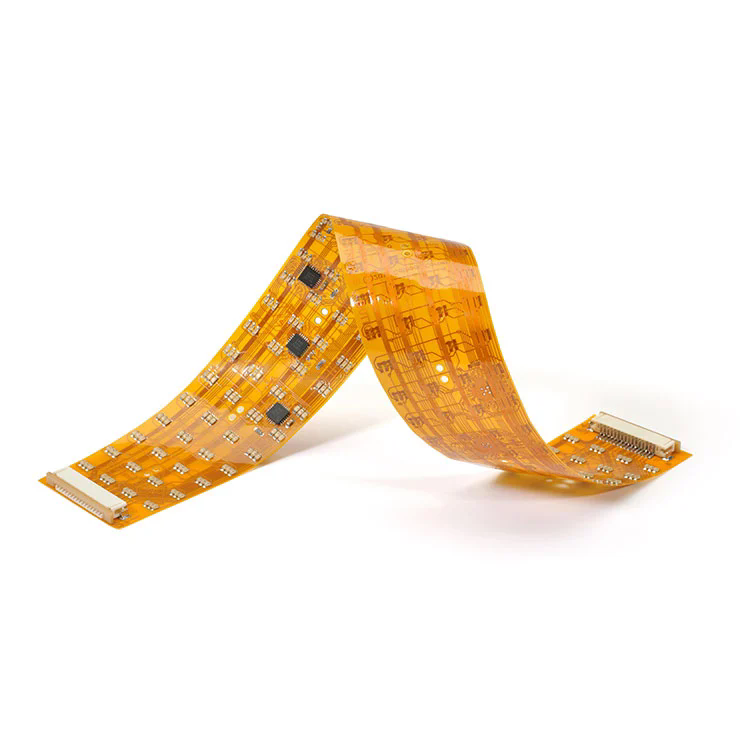

フレキシブルプリント基板(FPC PCB) は、柔軟、軽量、高密度の回路接続を可能にすることにより、現代のエレクトロニクスの構造を再形成したイノベーションです。従来のリジッド PCB とは異なり、FPC PCB はポリイミド (PI) やポリエステル (PET) などの柔軟なベース素材で作られており、回路を破壊することなく曲げたり、折り畳んだり、ねじったりすることができます。このユニークな特性により、設計者はより小さく、より薄く、よりダイナミックな製品構造を実現できます。
FPC PCB は、ウェアラブル デバイス、医療機器、自動車システム、スマートフォン、産業用制御システムなどで広く使用されています。その柔軟性と優れた性能により、コンパクトで多機能なエレクトロニクスの進化にとって重要な基盤となっています。
FPC PCB の主な特徴は次のとおりです。
軽量・薄型：厚さ0.1mmまで薄くできるため、小型化された電子機器に適しています。
高い信頼性: 柔軟な銅回路により配線エラーが減少し、全体的な信号の整合性が向上します。
耐熱性、耐薬品性：ポリイミド基板により過酷な環境でも安定した性能を発揮します。
優れた動的曲げ能力: 可動部分や折り畳み部分を備えたデバイスに適しています。
基本的に、FPC PCB は機能、耐久性、柔軟性の完璧な融合を可能にし、次世代のエレクトロニクス革新に求められる自由な設計をサポートします。
FPC PCB の動作原理はその層構造にあり、これにより導電性銅トレースを柔軟な絶縁フィルム上に印刷できます。構造は一般に次のもので構成されます。
基材 (基板): 機械的柔軟性と絶縁性を備えたポリイミド (PI) または PET フィルム。
接着層：銅箔を基板に接着します（接着剤タイプまたは接着剤なしタイプ）。
銅箔：電流を伝送するための導電層。
カバーレイ フィルム: 回路を環境による損傷から保護し、絶縁を提供します。
強化層 (オプション): コネクタ領域または取り付けポイントを強化します。
以下は、プロの FPC PCB 製造で一般的に使用される主要な技術仕様をまとめた詳細な表です。
| パラメータ | 仕様 | 説明 |
|---|---|---|
| 基材 | ポリイミド(PI)/PET | 柔軟性と耐熱性に優れた基板素材 |
| 銅の厚さ | 1/3オンス～3オンス | 電流容量を決定します |
| レイヤー数 | 1～6層 | 回路の複雑さによって異なります |
| 最小線幅/間隔 | 0.05mm / 0.05mm | 回路密度の精度を定義します |
| 表面仕上げ | ENIG、OSP、HASL、イマージョンシルバー | はんだ付け性と腐食保護を確保 |
| 曲げ半径 | ≧0.5mm | 曲げ時の柔軟性と耐久性を示します。 |
| 動作温度 | -40℃～+150℃ | 高温環境に最適 |
| はんだマスク | 黄、黒、緑、透明 | 美観と保護コーティングを提供します |
| インピーダンス制御 | ±10% | 信号伝送の安定性を維持 |
これらの技術パラメータは、FPC PCB の電気的性能、機械的耐久性、製品統合効率に直接影響します。素材と設計を適切に組み合わせることで、極端な機械的条件下でも安定した信号伝送が保証されます。
最新の電子機器の PCB 設計を検討する場合、FPC PCB はリジッド ボードと比較して比類のない多用途性と信頼性を提供します。その人気が高まっている理由は、次の 3 つの主要なエンジニアリング上の利点に基づいています。
FPC PCB を使用すると、エンジニアは複雑なデバイスの形状に合わせて基板を曲げたり折りたたんだりして、3 次元の相互接続を作成できます。この機能により、スペース要件が大幅に削減され、スマートフォン、カメラ、医療用ウェアラブルに不可欠な、より薄く、より軽く、より人間工学に基づいたデバイスの設計が可能になります。
FPC PCB ははんだ接合部とコネクタが少ないため、接続の緩みや信号干渉のリスクが軽減されます。耐振動性に優れているため、安定した性能が重要な自動車および航空宇宙用途に最適です。
銅配線の均一性と制御されたインピーダンス設計により、高周波での信号の整合性が維持されます。これは、高速通信システム、IoT モジュール、高度なセンサーにおいて特に重要です。
組み立てが簡素化され、配線ミスが減少します。
優れた放熱性能を発揮します。
電子アセンブリの軽量化と小型化が可能になります。
高い歩留まりで自動生産をサポートします。
家庭用電化製品: スマートフォン、タブレット、折りたたみ式ディスプレイ、カメラ。
医療機器: ペースメーカー、画像診断システム、バイオセンサー。
自動車エレクトロニクス: インストルメント パネル、LED 照明、エアバッグ システム。
産業オートメーション: コントロール パネル、ロボット アーム、スマート センサー。
これらの機能を統合することにより、FPC PCB は単なる技術コンポーネントではなく、今日のエレクトロニクス製造における製品革新と競争力を定義する戦略的な設計上の利点となります。
安定した製品性能と長期的な信頼性を実現するには、適切な FPC PCB サプライヤーを選択することが不可欠です。メーカーを評価するときは、次の側面を考慮してください。
寸法精度と一貫性を維持するために、メーカーが高度なレーザー穴あけ機、精密エッチング システム、自動光学検査 (AOI) を備えていることを確認してください。
最高品質の FPC PCB は、Dupont™ または Panasonic™ ポリイミド フィルムと高純度銅箔の組み合わせなどの認定材料に依存しています。 IPC クラス 3 準拠や ISO 9001 認証などの厳格な品質管理プロセスは、製造の信頼性の指標です。
専門のサプライヤーは、最終製品が性能とコストの両方の要件を満たしていることを確認するために、初期段階の回路レイアウト設計からインピーダンス シミュレーション、試作、量産に至るまで、完全な技術サポートを提供する必要があります。
信頼性の高い FPC PCB は、次のような複数のテスト プロセスを経ます。
オープン/ショート検出のための電気テスト (E テスト)。
機械的耐久性を確認するための曲げ試験と曲げ試験。
環境耐久性のための熱衝撃および老化テスト。
トレースの均一性と接着品質を顕微鏡で検査します。
経験豊富で認定されたサプライヤーを選択することで、生産リスクを大幅に軽減し、信頼性を向上させ、市場投入までの時間を最適化することができます。
Q1: FPC PCB とリジッド PCB の違いは何ですか?
A1: 主な違いは柔軟性と構造にあります。 FPC PCB は曲げたり折りたたんだりできるポリイミドなどの柔軟な材料を使用しますが、リジッド PCB は固体 FR-4 基板から作られます。 FPC PCB はコンパクトなデバイスや移動するデバイスに最適ですが、リジッド PCB は静的な構造や大きな構造物に使用されます。
Q2: FPC PCB は高電流アプリケーションに対応できますか?
A2: はい、適切な銅の厚さと熱管理により、FPC PCB は大電流を効果的に処理できます。強化銅を使用した多層 FPC は、自動車、パワーモジュール、産業用制御システムの重負荷に耐えることができます。
柔軟性、信頼性、精度が技術の進歩を決定づける時代において、FPC PCB は次世代の電子デバイスに電力を供給する上でかけがえのない役割を果たしています。軽量構造、高速性能、設計適応性を組み合わせる能力により、家電製品から医療技術などに至るまで、さまざまな業界のイノベーションの基礎となっています。
でファンウェイ、当社は、最も要求の厳しい工業規格を満たすカスタム設計の FPC PCB ソリューションの提供を専門としています。先進的な製造設備、厳格な品質テスト、顧客満足への取り組みにより、ファンウェイはあらゆるフレキシブル回路が最高のパフォーマンスと長期耐久性を確実に提供します。
高性能エレクトロニクスを開発していて、信頼できる FPC PCB パートナーをお探しの場合は、遠慮なくお問い合わせください。お問い合わせ今日。 Fanway のエンジニアリング チームは、専門家の指導、設計サポート、ワンストップの生産サービスを提供して、革新的なアイデアを実現します。
-
