今日のエレクトロニクス業界では、高性能で耐久性のある印刷回路基板（PCB）の需要が急速に成長しています。重い銅PCB厚い銅PCBとしても知られているSは、極端な条件下での高電流、優れた熱管理、信頼性の向上を必要とする産業にとって好ましいソリューションになっています。自動車電力システムから再生可能エネルギー機器まで、これらのボードは現代の電子機器で重要な役割を果たしています。

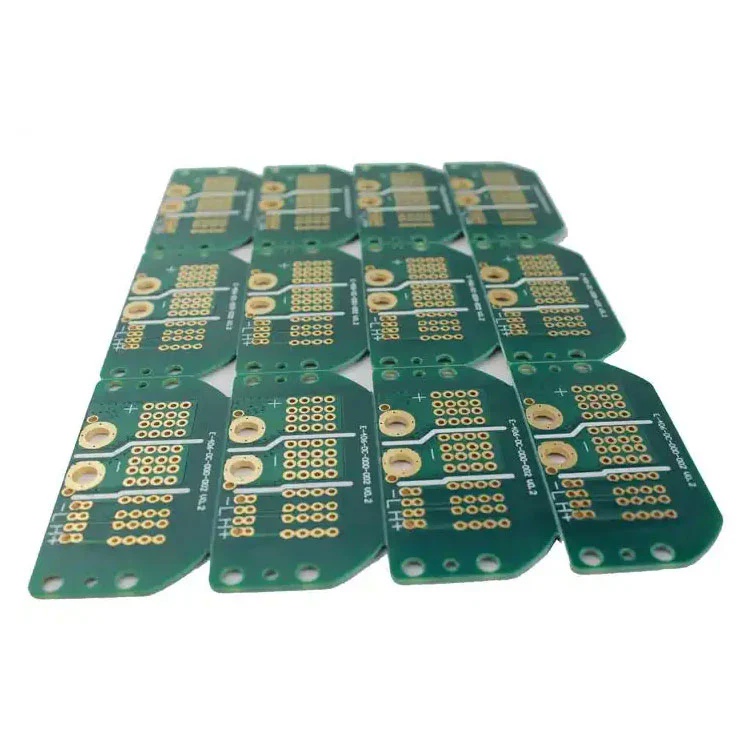

重い銅PCBは、3オンス/ft²から20オンス/ft²以上の厚さの銅導体を含むプリント回路基板の一種です。通常、1オンス/ft²以下の銅層を使用する標準PCBとは異なり、重い銅PCBは、有意に高い電流負荷を処理し、極端な熱応力に耐えるように設計されています。
高電流容量 - 濃い銅層により、PCBは回路を過熱または損傷することなく、より高い電流を処理できます。
改善された熱管理 - 重い銅PCBは熱をより効果的に放散し、電力密度が高いアプリケーションに最適です。
機械的強度の向上 - 濃い銅メッキは、剛性と耐久性を追加し、ボードが厳しい動作環境に耐えることができます。
コンパクトな設計の可能性 - 設計者は、高電流と低電流回路を同じボードに統合して、全体的なサイズと重量を削減できます。
より良い信頼性 - 高負荷の下での回路障害のリスクが低下するため、これらのボードはミッションクリティカルなアプリケーションに適しています。
重い銅PCBは、パワーエレクトロニクス、自動車システム、産業機器、再生可能エネルギーソリューション、航空宇宙技術に特に重要です。銅の厚さを増やすことで、エンジニアは効率的な電流の流れを確保し、熱関連の故障の可能性を減らし、これらのボードを最新の電子機器に必要にします。
重い銅PCBを選択するとき、技術仕様は、アプリケーションのパフォーマンスと適合性を決定する上で重要な役割を果たします。以下は、重い銅PCBの典型的な仕様を要約する包括的なテーブルです。
| 仕様 | 詳細 |
|---|---|
| 銅の厚さ | 3オンス/ft²〜20オンス/ft²（カスタマイズ可能） |
| レイヤーカウント | 1〜32レイヤー |
| 基本材料 | FR4、ロジャース、ポリイミド、金属コア |
| ボードの厚さ | 0.8 mmから6.0 mm |
| 表面仕上げ | Hasl、全会一致、OSP、Immersion Silver、Enepig |
| はんだマスク | 緑、青、赤、黒、白 |
| 最小トレース幅 | 3ミル |
| 最小間隔 | 3ミル |
| 熱伝導率 | 高、熱散逸のために最適化されています |
| 動作温度 | -55°C〜 +150°C |
| アプリケーション | パワーエレクトロニクス、自動車、航空宇宙、産業機械、ソーラーインバーター |
適切な仕様を選択することにより、エンジニアは、高電流、高温、または高解放性環境のためにPCBを最適化できます。たとえば、電力コンバーターや電気自動車コントローラーには、銅の厚さが8オンスを超えるボードが必要ですが、産業用モータードライバーはさらに高い能力を必要とする場合があります。
重い銅PCBの製造プロセスは、銅の厚さが増加するため、標準のPCBとは大きく異なります。耐久性と精度を確保するために、特殊な手法が使用されます。
このプロセスは、FR4や金属コア基板などの高品質のラミネートを選択することから始まります。選択した材料は、極端な熱と機械的ストレスに耐えなければなりません。
標準的なPCBは単純なエッチングプロセスを使用しますが、重い銅PCBは、カットせずに正確な導体の形状を確保するために微分エッチングを必要とします。これは、厚い銅の痕跡の完全性を維持するために重要です。
メッキ技術は、表面とVIA内の両方で銅の厚さを蓄積するために使用されます。スルーホールメッキは、層間の電流の流れを促進し、過熱を防ぎます。
複数の銅層は、高温と圧力で積層されています。特殊な樹脂システムは、剥離を防ぎ、構造の完全性を維持するために使用されます。
高温はんだマスクが銅の痕跡を保護するために適用されます。 ENIGやHASLなどの表面仕上げが追加され、はんだや耐食性が向上します。
各ボードは、電気テスト、サーマルサイクリングテスト、および信頼性チェックを受けて、厳しい業界基準を満たしていることを確認します。
この高度に制御されたプロセスにより、重い銅PCBが並外れたパフォーマンス、耐久性、安全性を実現し、ミッションクリティカルなアプリケーションに適していることが保証されます。
重い銅PCBは、高出力、極端な温度、信頼性が非常に重要な業界で広く採用されています。
インバーター、整流器、およびパワーコンバーターで使用されるこれらのボードは、パフォーマンスを損なうことなく高電流を処理します。
電気自動車コントローラー、バッテリー管理システム、およびLEDヘッドライトは、熱効率と長期的な耐久性のために重い銅PCBに依存しています。
頑丈なモーター、ロボットシステム、および工場の自動化機械には、一定の高流と温度に耐えるPCBが必要です。
ソーラーインバーター、風力タービン、エネルギー貯蔵システムは、変動する負荷を効率的に管理するために、重い銅PCBに依存しています。
ミッションクリティカルな環境では、信頼性は交渉できません。重い銅PCBは、極端なストレス条件下で安定した性能を提供します。
A：標準のPCBは通常、最大1オンス/ft²の銅の厚さを使用しますが、重い銅PCBは3オンス/ft²から20オンス/ft²以上の範囲です。厚い銅は、重い銅PCBがより高い電流を運び、熱散逸を改善し、極端な機械的ストレスを処理し、高出力用途に最適になります。
A：銅の厚さは、現在の負荷、動作温度、設計の制約に依存します。例えば：
3A以下のアプリケーションは、1オンスの銅を使用できます。
3A〜10Aの間の用途には、通常、2オンスから4オンスの銅が必要です。
10Aを超える高電力システムは、多くの場合、8オンス以下の銅を必要とします。
経験豊富なPCBメーカーとのコンサルティングにより、プロジェクトのニーズに合わせて最適な銅の厚さが保証されます。
エレクトロニクスがより強力で、信頼性が高く、効率的で、重い銅PCBが比類のない利点を提供しなければならない時代に。彼らは、自動車、再生可能エネルギー、産業自動化、航空宇宙などの産業全体で、優れた現在の収容能力、例外的な熱管理、および長期にわたる耐久性を提供します。
でファンウェイ、私たちは、プロジェクトの正確な仕様に合わせた高品質の重量の重い銅PCBの製造を専門としています。高度な生産機能と厳格な品質管理により、高出力アプリケーションに最適なパフォーマンスを確保します。
耐久性があり、効率的で費用対効果の高い重い銅PCBソリューションを提供するための信頼できるパートナーを探している場合、お問い合わせ あなたの要件を議論するため。
