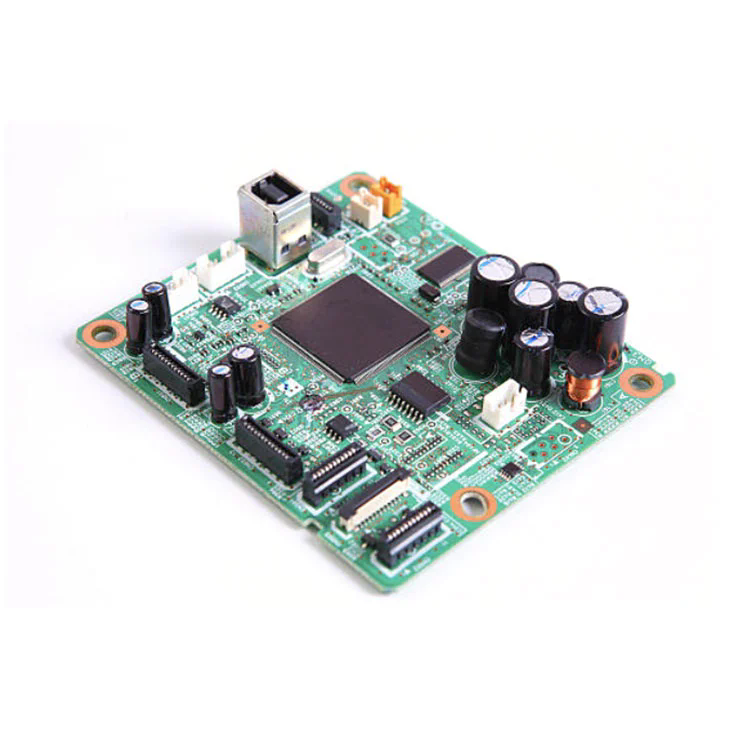

今日の急速に進化するエレクトロニクスの世界では、単一の統合ソリューションに複数のPCBテクノロジー（激しい、フレックス、リジッドフレックス）をブレンドする能力が重要になりました。混合PCBアセンブリそれが有効になるので、目立つようになっています：
コンパクトで軽量設計：spase骨節式のフォームファクターのために、剛性と柔軟な基質をマージします。
耐久性と信頼性の向上：フレックス層は機械的応力を吸収し、故障を減らします。
コスト効率：プロセスを組み合わせて、アセンブリステップ、ソーシング、在庫を削減します。
現在のGoogle検索の傾向は、「混合PCBアセンブリサービス」、「剛性flex PCBアセンブリ」、「Flex to Rigid PCB統合」などの用語に対する高い需要を明らかにしています。 Central Whatクエリの周りにこの記事を構築することにより、「今日のエレクトロニクスに混合されたPCBアセンブリを不可欠なものにしているものは何ですか？」 - ユーザー検索の意図とトレンドのトピックと密接に整合しています。
以下は、混合PCBアセンブリ仕様の詳細なスナップショットを提供する統合された概要（表形式）です。これは私たちのプロ意識と明快さを示しています。
| 特徴 | 仕様 /説明 |
|---|---|
| 基板タイプ | 剛性のFR-4層、ポリイミドフレックス層、剛体濃度構成 |
| レイヤーカウント | 最大20層（rigid +フレックスの混合）;典型的なスタック：リジッド6-8 +フレックス2-4 |
| 最小トレース/スペース | リジッド：4ミル/4ミル。フレックス：3ミル/3ミル |
| タイプ経由 | スルーホールバイアス（THV）、マイクロバイアス（直径≥50µm）、埋設およびブラインドバイアス |
| 銅の厚さ | 1オンス（典型）;高電流フレックスセグメントのための最大3オンスの重い銅 |
| フレックスベンド半径 | 10倍以上の厚さ、標準：0.05 mmの屈曲厚さで0.5 mmの曲げ半径以上 |
| はんだマスク | フレックスエリア用の柔軟なはんだマスク、FR-4用の剛性マスク。シームレスな移行 |
| アセンブリコンポーネント | サーフェスマウント、スルーホール、混合SMT/THTコンポーネント。フレックスゾーンには補強材が含まれる場合があります |
| 熱管理 | ホットスポット領域を管理するための埋め込み銅面と熱バイア |
| 品質基準 | IPC-6013（FLEX）、IPC-6012（rigid）、IPC-6018（rigid-flex）、IPC-A-600クラス2; ROHS / REACHコンプライアンス |
混合PCBアセンブリを計画する際の最も重要な設計とプロセスの考慮事項は何ですか？
材料の互換性とスタックアップ計画
硬質FR-4と柔軟なポリイミド層との相互作用は、フレックス中の剥離を避けるために慎重に設計する必要があります。層全体の熱膨張係数（CTE）を制御すると、熱サイクルを介した長期の信頼性が保証されます。
TRACEおよびFLEXゾーンの完全性を介して
フレックスゾーンは、より緊密な許容範囲を必要とします。銅層、制御されたトレース/スペース、および設計（たとえば、塗りつぶされたマイクロバイア）を介して最適化されて、曲げの疲労に抵抗します。
半径、屈曲寿命、および機械的ストレスを曲げます
適切な曲げ半径（≥10×厚さ）を指定し、意図した動的条件下でフレックスライフテストを実行すると、フレックスセクションが運用運動に耐えることが保証されます。
コンポーネントアセンブリの補強材統合
一時的または永久的な補強材（例：FR-4シートまたは接着剤支援ポリイミド）を使用して、フレックスゾーン上のSMT/THTアセンブリ中に硬質サポートをシミュレートし、正確な配置とはんだ付けを確保し、必要に応じて削除します。
サーマルおよび信号ルーティング
混合PCBは、多くの場合、高出力またはRF回路を組み合わせます。慎重な層の割り当てとペアになったアレイと地上飛行機を介した適切なサーマルは、信号の完全性と熱散逸を維持します。
製造可能性とコストのトレードオフ
複雑さとコストのバランス：層のカウント、マイクロバイア、または重い銅の増加により、価格が上昇します。初期のDFM（製造可能性の設計）レビューは、実現可能性と費用対効果を検証するために不可欠です。
テストと検査機能
混合デザインは、標準のAOIまたはX線を制限する場合があります。接続とコンポーネントの配置を検証するには、カスタムフィクスチャー、フレックスフレンドリーテストジグ、またはフライングプローブテストが必要になる場合があります。
Q1：混合PCBアセンブリは何に使用されますか？
A1：ウェアラブル、折りたたみ可能なデバイス、医療インプラント、航空宇宙センサーアレイなど、硬質のみのソリューションが不足している場合に採用されています。
Q2：Flex-Rigid遷移全体で信頼性を確保するにはどうすればよいですか？
A2：緊密な積み重ねデザイン（CTEの一致）、制御されたベンド半径、エポキシ、または遷移ゾーンでの接着結合、めっきを介して適切な接着結合、およびシミュレートされた機械式サイクルの下でのテスト。
混合PCBアセンブリは、最新のエレクトロニクスデザインの最前線に立っています。これは、剛性と柔軟なテクノロジーの比類のない統合を導入します。重要なのは、綿密な積み重ねの計画、精度、機械的フレックステスト、DFM分析、および厳しいQAを介して、パフォーマンスとコストの両方の生存可能性を確保することにあります。
専門家の設計ルール、堅牢な材料、および正確な製造業のレバラリングPCBアセンブリを正しく行うと、高度なウェアラブル、医療、航空宇宙、自動車、消費者のデバイスの新製品の可能性が解除されます。
でファンウェイ、高度なPCBと剛性flex製造における20年以上の専門知識をもたらします。混合PCBアセンブリサービスは、高品質の材料、業界をリードする基準（IPCコンプライアンス、ROHS/リーチ）、および耐久性のある高性能ソリューションを規模の耐久性のある高性能ソリューションを実現するためのテーラードDFMサポートを組み合わせています。
プロトタイピングまたは大量生産へのランピングであれ、私たちのチームはデザインへの卓越性を保証します。お問い合わせ今日、精密に設計された混合PCBアセンブリソリューションで製品設計を高めています。
