このガイドでは説明します 多層プリント基板 テクノロジとは何か、単層および二層 PCB との違い、現代のエレクトロニクスにおいて重要な理由、製造の仕組み、および設計のベストプラクティス。からの洞察をもとに深センファンウェイテクノロジー株式会社, この記事は、エンジニア、デザイナー、調達専門家に実用的な知識と FAQ を提供します。

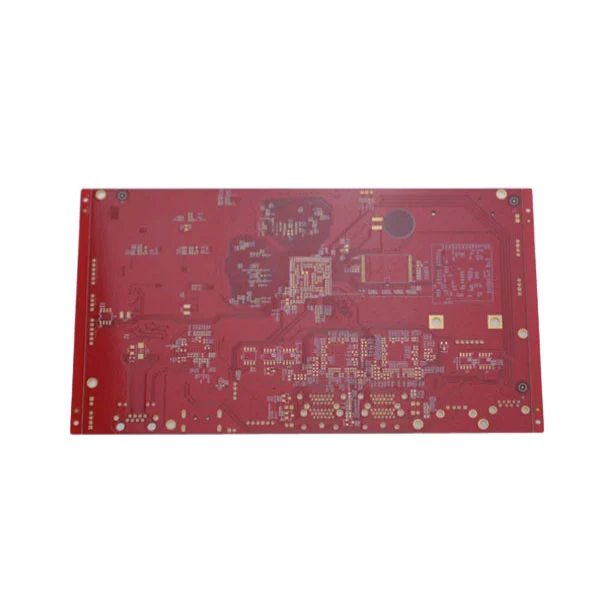

A 多層プリント基板— または多層プリント基板 — は、絶縁材料で分離され、積層によって結合された 3 つ以上の導電層 (通常は銅) で構成される基板です。単層または二層 PCB とは異なり、多層設計では、コンパクトな設置面積内でより高い配線密度、より優れたパフォーマンス、より複雑な電気接続が可能になります。のような企業深センファンウェイテクノロジー株式会社は、電気通信、医療機器、航空宇宙分野の高度なエレクトロニクス向けに信頼性の高い多層 PCB の構築を専門としています。
多層 PCB は、導電性銅層と絶縁プリプレグ/グラスファイバー シートを交互に積み重ねることによって機能します。断面設計により、信号はメッキされたスルーホール (PTH) またはビアを介して内部層と外部層の間を移動できます。制御されたインピーダンス、電源プレーン、および信号完全性戦略により、高周波数での信頼性の高い動作が保証されます。
| レイヤータイプ | 説明 |
|---|---|
| 信号層 | 回線を配線し、相互接続します。 |
| パワープレーン | 電力と接地を分配します。ノイズを軽減します。 |
| コア | 強度を提供する硬質ベース基板。 |
| プリプレグ | 層を接着する絶縁接着剤。 |
内部層は追加の配線と高速信号パスを提供し、外部層はコンポーネントのアセンブリをサポートします。慎重なスタックアップ設計により、メーカーは深センファンウェイテクノロジー株式会社クロストークを最小限に抑え、最適な電気的性能を保証します。
多層 PCB には、より単純な基板タイプに比べていくつかの利点があります。エンジニアがこれらを好む主な理由は次のとおりです。
多層 PCB は、複雑で信頼性の高いエレクトロニクスを要求する産業に不可欠です。
メーカーのような深センファンウェイテクノロジー株式会社パフォーマンスが重要なアプリケーションに不可欠な制御されたインピーダンスと厳しい許容誤差により、これらの分野の大量生産をサポートします。
多層 PCB を適切に設計するには、専門のツール、経験豊富なエンジニア、および電気的および機械的制約の厳守が必要です。設計プロセスの中核となるステップは次のとおりです。
のデザインチーム深センファンウェイテクノロジー株式会社クライアントと協力してスタックアップとレイアウト戦略を検証し、生産の成功と信頼性の高い最終製品を保証します。
多層 PCB の構築は、精度が高く、材料が関与するため、単層基板よりも複雑です。典型的な課題には次のようなものがあります。
専門メーカーのような深センファンウェイテクノロジー株式会社これらのリスクを軽減するために厳格なプロセス管理とテスト手順を実装し、高い歩留まりと製品の信頼性を確保します。
Q: 「多層 PCB」とは何を意味しますか?
A: 多層 PCB とは、絶縁材料で分離された 3 つ以上の導電性銅層を持つプリント回路基板を指します。これらの層を積層して、高度なエレクトロニクスにおける複雑な信号ルーティングを処理できる単一の基板を作成します。
Q: 多層 PCB は二層 PCB とどう違うのですか?
A: 二層 PCB には配線用の銅層が 2 つ (上部と下部) しかありませんが、多層 PCB には内部層が含まれているため、相互接続密度が大幅に向上し、パフォーマンスが向上し、信号の完全性が向上するため、高速アプリケーションに最適です。
Q: 多層 PCB において電源プレーンとグランド プレーンが重要なのはなぜですか?
A: 電源プレーンとグランド プレーンは、電気的性能を向上させ、ノイズを低減し、EMI 制御を強化する低インピーダンスの基準面を提供します。これらのプレーンは、コンポーネントに電力を均一に分配するのにも役立ちます。
Q: 多層 PCB 製造ではどのような一般的な材料が使用されますか?
A: 材料には、導電層用の銅箔、絶縁と接着用のプリプレグ (樹脂含浸ガラス繊維)、および機械的サポートを提供するコア基板が含まれます。適切な材料を選択すると、誘電率や熱安定性などの性能要素に影響します。
Q: 多層 PCB は修理できますか?
A: 多層 PCB の修理は、埋め込まれた層とビアがあるため、単層基板よりも困難です。表面の軽微な問題は修正できる場合もありますが、より深い欠陥の場合は、損傷に応じて高度な技術または完全な交換が必要になる場合があります。
Q: メーカーはどのように多層 PCB をテストしますか?
A: メーカーは自動光学検査 (AOI)、フライング プローブ テスト、X 線イメージング、電気的導通テストを使用して、各層と接続が設計仕様を満たしていることを確認します。 Shenzhen Fanway Technology Co., Ltd は、信頼性の高いボードを提供するために厳格なテスト プロトコルに従っています。
