多層PCB

Fanwayからカスタマイズされた多層PCBを購入することは安心できます。私たちはあなたと協力することを楽しみにしています、あなたがもっと知りたいなら、あなたは今私たちに相談することができます、私たちはあなたに時間内に返信します！

お問い合わせを送信

製品説明

Fanwayは、中国の信頼できる多層PCBメーカーおよびサプライヤーであることを約束し、高品質を維持しながら高速ターンソリューションを提供しています。

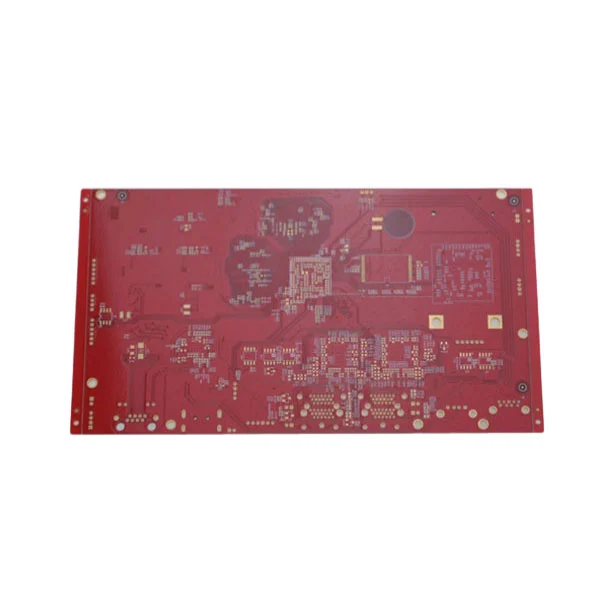

Multi Layer Pcb

多層PCBの利点

高密度設計：多層構造により、より多くの回路を限られたスペースに統合することができ、高密度の電子デバイスに適しています。

高い電動性能：電力と地上層を適切に設計することで、電磁干渉（EMI）と信号のクロストークを減らし、信号の完全性を改善します。

熱管理の強力な能力：多層設計は、熱散逸層を統合し、効果的に熱を分散させて製品の信頼性と寿命を改善します。

軽量と小型化：多層PCBは、外部接続の必要性を減らすのに役立ち、デバイスをより軽く、コンパクトにします。

適応性のデザイン：多層PCBは、複雑な回路設計をサポートし、高速信号伝送、RF通信、および高出力アプリケーションを可能にします。

多層PCB製造業の豊富な経験により、私たちは幅広い産業にサービスを提供し、専門知識を備えた多様なニーズを満たしています。

高度な機器と最先端の技術が装備されており、すべてのプロジェクトで高い精度と効率性を確保しています。

顧客の要件に応じて、カスタマイズされた設計、材料選択、プロセス最適化サービスを提供しています。

製品開発サイクルを短縮するために、低ボリューム生産サービスに迅速な配信プロトタイプを提供します。

レイヤー数の増加	さまざまな複雑さのデザインを満たすために、3層から108層までの範囲の多層PCB製造をサポートしています。
物質的なサポート	さまざまなアプリケーションシナリオに合わせて、FR4、高周波材料（Rogersなど）、金属基板などを含むさまざまな基板オプションを提供しています。
高度な技術	当社の高度なテクノロジーは、お客様のニーズに合わせて調整されています。テクノロジーを介して盲目/埋葬されると、高密度の相互接続が可能になり、信号パスの長さが削減されます。 HDIはマイクロバイアスとファインライン設計をサポートし、インピーダンス制御により安定した高速信号伝送が保証されます。
表面処理	溶接や耐食性の要件を満たすために、Enig、Hasl、OSP、Immersion Goldなど、さまざまな表面処理を提供しています。
品質管理	すべてのPCBは、AOI、X線、およびフライングプローブテストを受けて、高い信頼性を確保します。
