PCBテストは、の品質、機能、信頼性を保証する電子機器製造の重要な段階です印刷回路基板（PCB）。テストは迅速に問題を見つけることができ、デザイナーが問題を迅速に解決するのに役立ちます。PCBテストには、裸のボードテストと組み立てられたボードテストが含まれます。
裸のPCBテスト
電気接続、分離、および製造欠陥を検証するためのPCBテストの目的。
PCBテストの方法は次のとおりです。
連続性テスト（短いテスト）：意図しないショートパンツ（銅の痕跡など）をチェックします。
分離テスト（オープンテスト）：トレースにオープンサーキット（破損）がないことを保証します。
自動光学検査（AOI）：カメラを使用して、欠陥の欠陥を検出します。
インピーダンステスト：高速設計（例：RF、DDR）にとって重要なもので、トレースインピーダンスの仕様に合っていることを確認します。
組み立てられたボードテスト
1.サーキットテスト（ICT）：ICTは、コンポーネント、ショートパンツ、オープン、および値を検証するための自動オンラインテストです。このテストは、障害の場所を正確に見つけることができ、労働者が問題のPCBAを簡単に処理できるようになります。
2.フライプローブテスト：それは費用対効果の高い方法であり、カスタムフィクスチャーなしの回路上の移動プローブテストです。ソフトウェアの変更を通じて、さまざまなテスト要件に適しています。

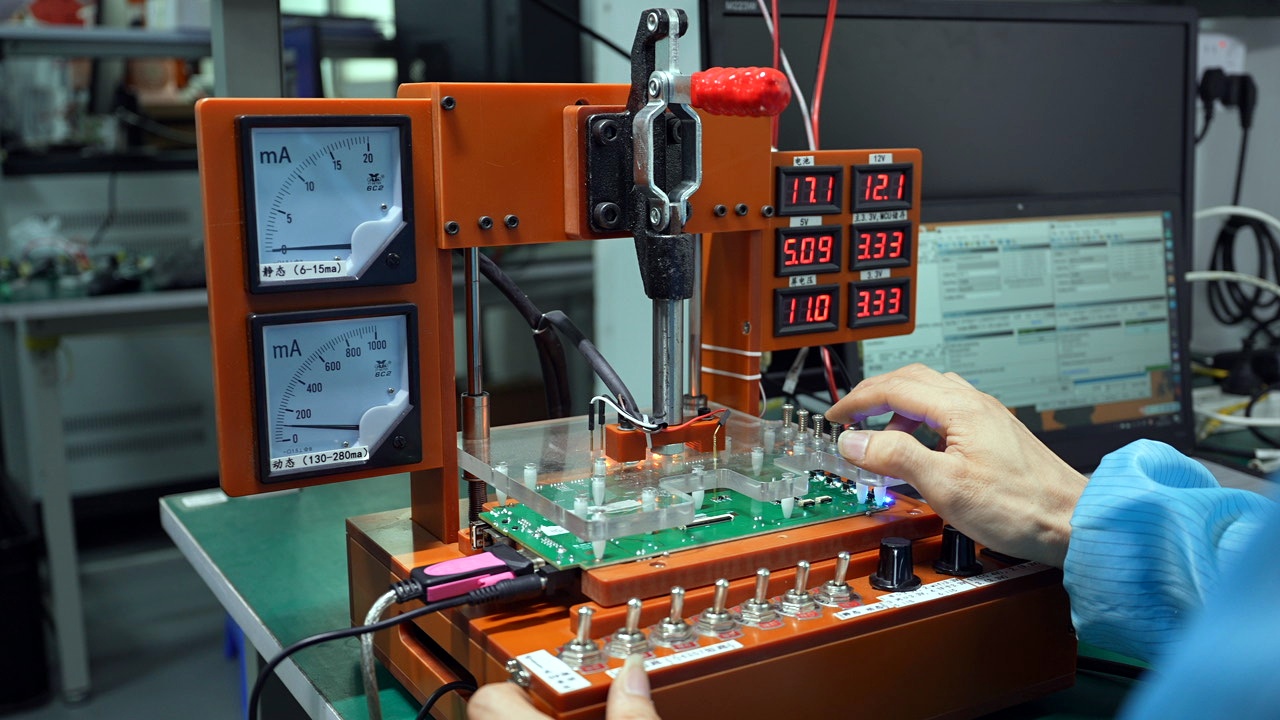

3.機能テスト：PCBの機能を検証するには、特殊な機器とカスタマイズされたテスト手順が必要です。
4.自動光学検査（AOI）：AOI検査では、カメラを使用して、はんだジョイントとブリッジ、ミスアライメント、欠落部品などのコンポーネントの欠陥をスキャンします。
5.x線テスト：X線を使用して、隠されたジョイント（BGA、QFN）、ボイド、またははんだ欠陥を確認します。
どのタイプの電子機器テストを使用しても、印刷回路基板（PCB）に利益をもたらします。設計段階でのテストは、設計者が大量生産の障害を回避し、コストを削減し、開発サイクルを短縮し、生産をスピードアップするのに役立ちます。包括的なテストにより、PCBはすべての電気、機械、および構造の設計要件を満たし、製品の信頼性を向上させます。
PCBテストは、製品の品質にとって重要です。 Fanwayでは、コンポーネント検査、カスタムテストなど、幅広いテストソリューションを提供しています。今日お問い合わせください詳細をご覧ください。
-
