From PCB design to mass production, Fanway delivers quick-turn PCB manufacturing services as one-stop solutions to address your diverse project requirements and accelerate your time-to-market.

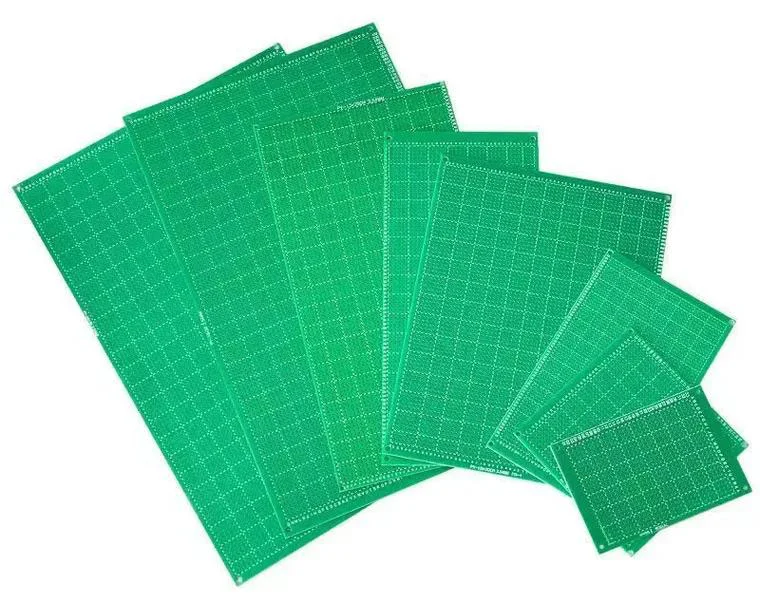

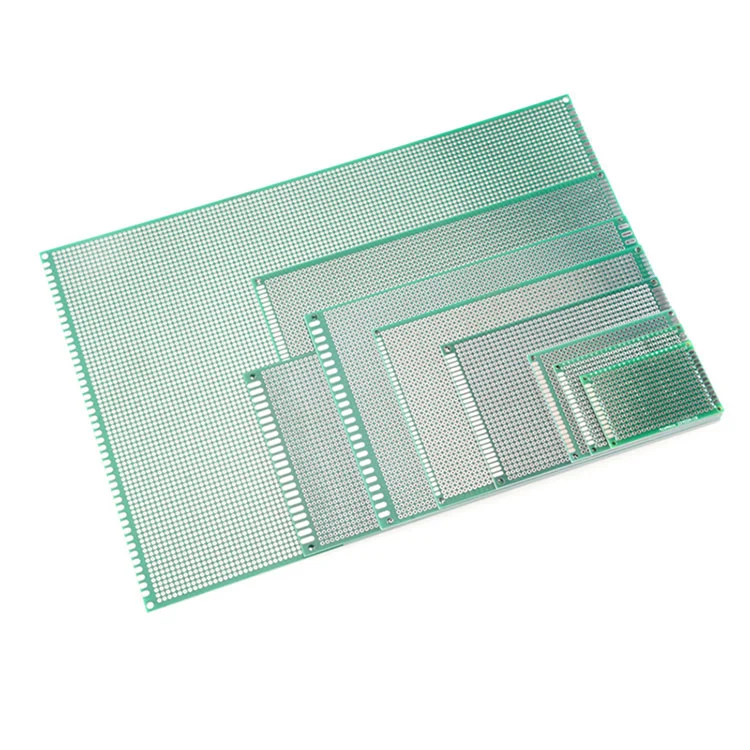

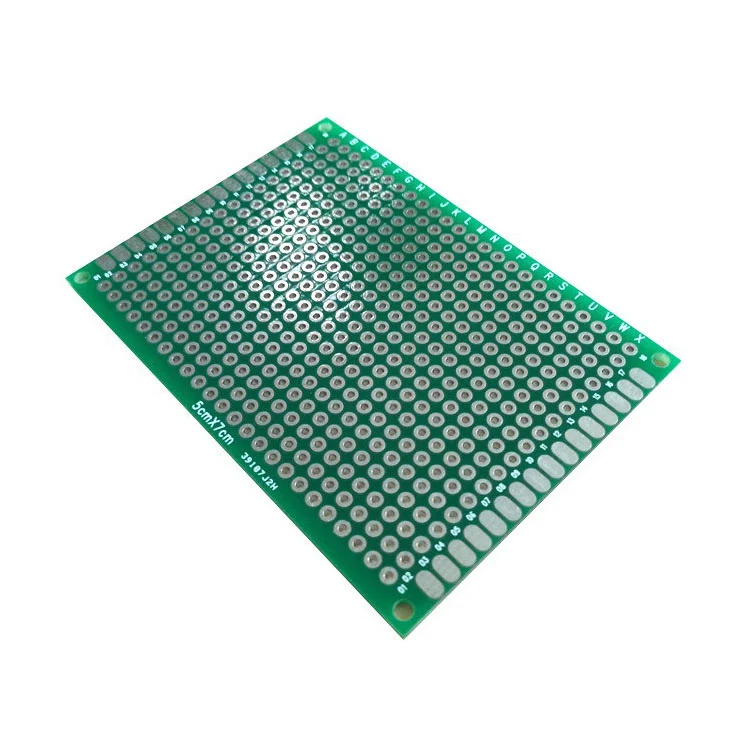

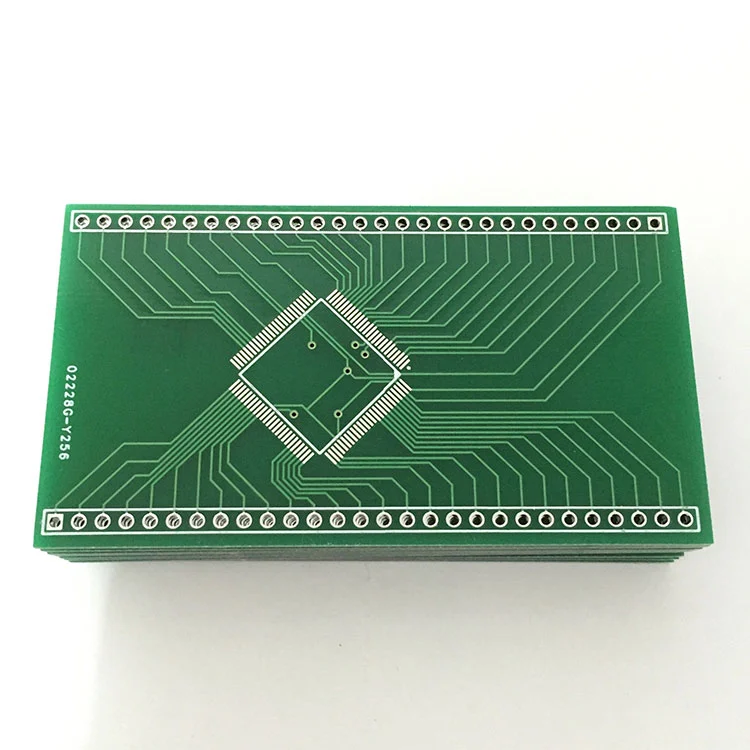

片面印刷回路基板としても知られる単層PCBは、PCB設計の最も単純な形式です。非導電性基質（FR-4など）に積層された単一の導電性銅層で構成され、コンポーネントが片側に取り付けられ、反対側に痕跡がルーティングされます。低複雑な回路に最適なソリューションは、手頃な価格の迅速な製造プロセスにより、家電、電源、および産業規制で広く使用されています。

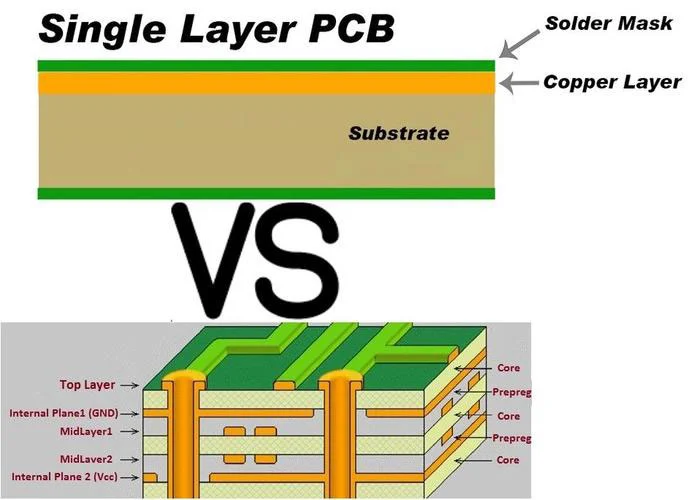

多層設計と比較して、材料と製造コストが低い単一層PCB。
単純なプロセスは、ラミネーションや掘削を必要とするため、リードタイムを短縮します。
層の不整合の最小リスク。
24/7のオンライン専門家は常にあなたを支援する準備ができています。
| パラメーター | 典型的な範囲 |
| ボードの厚さ | 0.4mmから3.2mm |
| 銅の厚さ | 1/2オンスから3オンス |
| 最小トレース幅 | 0.2mm（8mil） |
| 最小ドリル穴 | 0.3mm（12mil） |
| 表面仕上げ | hasl、osp、enight |
| 動作温度 | -50°C〜 +105°C（材料依存） |
| 利点 | 制限 |
| ultra超低コスト | buly多層またはサポート経由で |
| seasive修理/変更が簡単です | rutingルーティング密度が制限されています |
| fast速いターンアラウンド時間 | how周波数設計に適さない（> 100MHz） |
| ✔軽量でコンパクト | wermal熱性能の低下 |
材料の準備：片面銅に覆われたラミネート。
エッチング：不要な銅を削除して痕跡を形成します。
掘削：スルーホールコンポーネントの穴を作成します。
はんだマスク＆シルクスクリーン：保護コーティングとマーキングを適用します。
表面仕上げ：オプションには、hasl（熱気はんだレベリング）またはOSPが含まれます。
家電：計算機、LED照明、おもちゃ。
電力システム：AC/DCコンバーター、リレー。
産業管理：センサー、モーターコントローラー。
