From PCB design to mass production, Fanway delivers quick-turn PCB manufacturing services as one-stop solutions to address your diverse project requirements and accelerate your time-to-market.

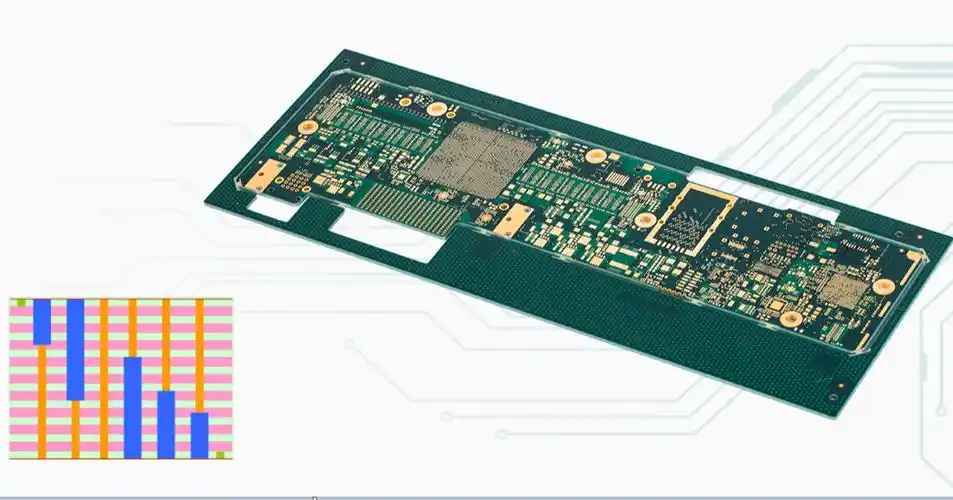

HDI PCB（高密度相互接続PCB）は、従来のPCBと比較して、単位面積あたりの配線密度が大幅に高いプリント回路基板の一種です。 HDI PCB製造は、より小さく、よりコンパクトで耐久性のある電子デバイスを設計するための究極のソリューションに急速になりました。主な機能は次のとおりです。
薄いトレース幅/スペース（3/3ミルまで）制約された領域で密度の高い接続を有効にします。
マイクロバイアス（通常、直径150μm未満）層間の高密度相互接続を促進します。
ブラインド/埋葬バイアス外側の表面を貫通せずに内層を接続し、信号の完全性を高めながらボードサイズを最大60％減らします。
高層カウント（最大20層以上）複雑な多層アーキテクチャをサポートします。
HDI PCBスペシャリストとして、ファンウェイテクノロジーは、高度なHDI製造で12年以上の経験を活用して、正確さと信頼性を必要とする産業向けにテーラードソリューションを提供します。
医学：埋め込み型デバイス、診断機器。
自動車：ADAS、EVバッテリー管理システム。
5G通信：高速サーバーボード、MMWaveモジュール。
家電：折りたたみ可能なスマートフォン、小型IoTセンサー。
Fanwayは、中国の信頼できるHDI PCBプロバイダーおよびサプライヤーであることを約束し、ISO 9001認定プロセスとIPC-6012クラス3基準を組み合わせて、ミッションクリティカルなパフォーマンスを確保しています。
製造業には厳しい品質管理システムがあり、AOI、X線、電気テストなどのさまざまなテストがあり、PCBやコンポーネントを検査して高品質の製品を確保しています。
安定したサプライチェーンがあり、より低いコストで原材料を入手できるようにします。オンライン追跡システムとオールインワン製造は、コストを削減するのに役立ちます。
オンライン追跡システムを使用すると、注文ステータスを追跡し、生産スケジュールをより適切に制御し、HDI PCBを時間内に配信できます。
私たちの献身的なチームは、コンセプトから制作まであなたを助けます。
| 技術クラス | 構造 | 複雑 | アプリケーション |
| HDIクラス1 | 1+n+1 | 低い | 基本的な家電、シンプルなデバイス |
| HDIクラス2 | 2+n+2 | 中くらい | 高度な家電、自動車 |
| HDIクラス3 | 3+n+3 | 高い | 高性能デバイス、5G、AIシステム |
| HDIクラス4 | 4+n+4 | 非常に高い | 最先端のアプリケーション、半導体 |
| レイヤーカウント | 1-108L |
| ボードの厚さを仕上げます | 0.2mm-10.0mm |
| 最大パネルサイズ | 610mm *1200mm |
| 銅の厚さを仕上げます | 0.5Oz-12oz |
| 最小線幅 | 2.5mil/2.5mil |
| 最小仕上げ穴のサイズ | 0.1mm |
| 最大アスペクト比 | 25：1 |
| インピーダンス制御耐性 | +/- 10％ |
| 表面仕上げ | Hasl（LF）、Enlg、Lmmersion Tin、Lmmersion Silver、Golden Finger、Full Board with Hard Gold Plating、OSP、Eneplg |
| 素材： | FR-4 TG150/TG170、ロジャース、アーロン、タコニック、TUC TU-872 SLK、TU-883、Panasonic M6/M7、Bergguistなど。 |

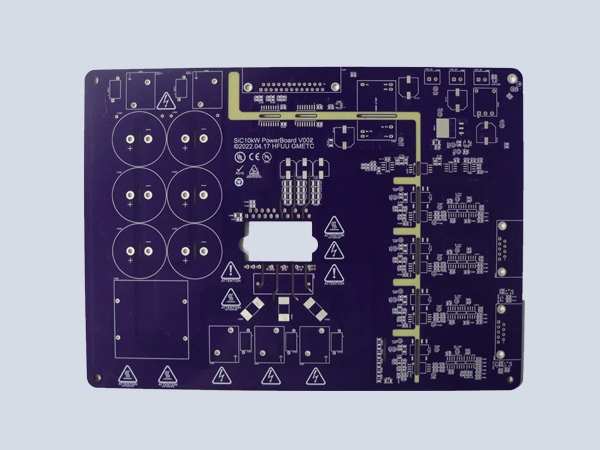

1段階HDIを備えた6L LED光電気PCB

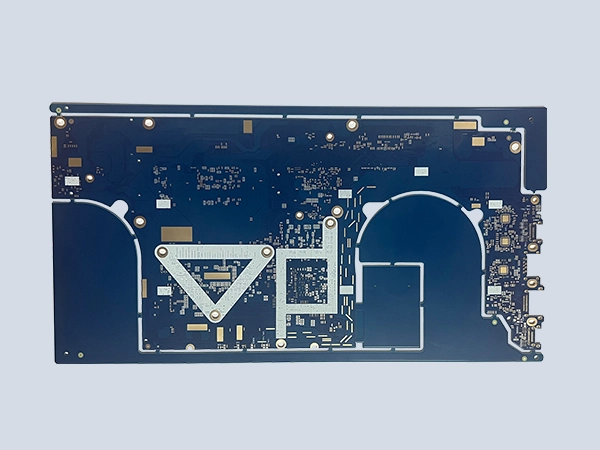

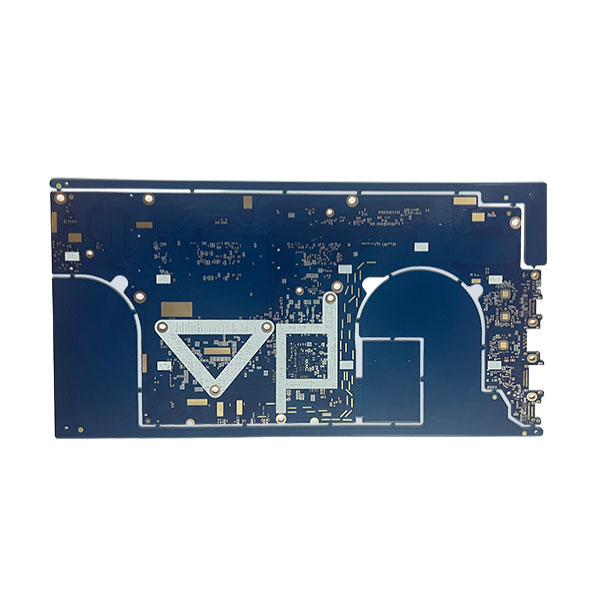

2ステップHDIを備えた8Lラップトップマザーボード

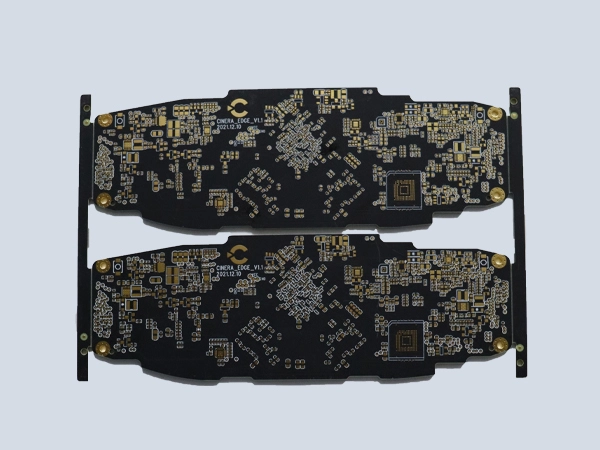

1ステップHDIを搭載した14L Rogers Hybrid PCB

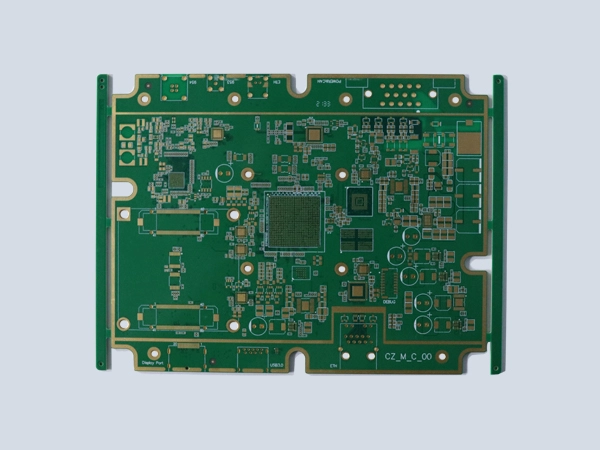

PCB経由の多層HDIブラインド
