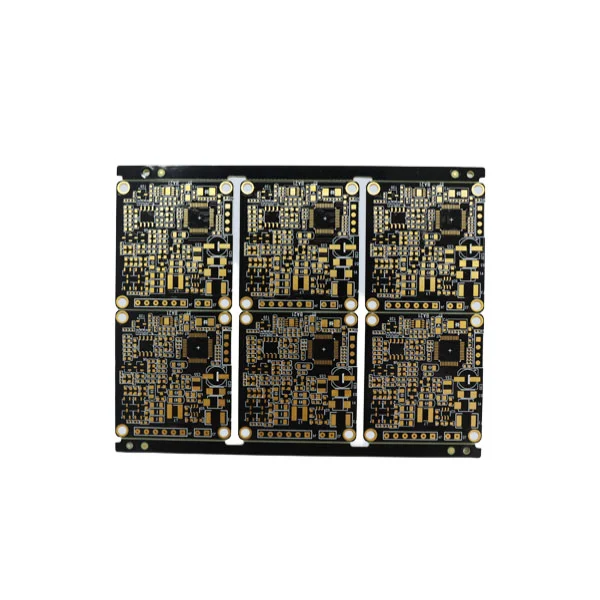

FR4基板エレクトロニクス業界で最も広く使用されているプリント基板基板の 1 つです。この包括的な記事では、FR4 PCB の意味、製造方法、適用場所、そしてそれが現代のエレクトロニクス設計と製造の基礎となる素材であり続ける理由を探ります。
この記事では、FR4 PCB の意味、その特性、製造プロセス、利点、制限、実際のアプリケーション、および代替 PCB 材料との比較について説明します。エンジニア、愛好家、バイヤー、テクノロジー愛好家に実用的な洞察を提供します。 FR4 PCB に関連する一般的な質問に答える詳細な FAQ セクションもあります。
アンFR4基板を使用するプリント基板を指します。FR4ベース素材として。 FR4 は「難燃性 4」の略で、グラスファイバー強化エポキシ ラミネート材料に割り当てられたグレード表示です。これは、強力な機械的強度、優れた電気絶縁性、および広い温度範囲での動作能力により、ほとんどの電子機器で使用される事実上の標準基板です。
「PCB」という用語は、エッチングされた銅回路とメッキされたスルーホールを介して電子コンポーネントを相互接続するプラットフォームを意味します。 FR4 と組み合わせると、低コストの家庭用電化製品から産業用制御システムに至るまで、あらゆる用途に適した耐久性と信頼性の高いボードが形成されます。
FR4基板 の製造には、一貫性と品質を確保するためのいくつかの正確な手順が含まれます。基本的な要素には、銅箔、FR4 ラミネート シート、および原材料を機能的な回路基板に変える一連のプロセスが含まれます。
PCB 製造に FR4 材料を選択すると、多くのアプリケーションに理想的なさまざまな利点が得られます。バランスのとれたパフォーマンス、費用対効果、多用途性により、広く採用されています。
PCB 設計用の材料を選択する際、エンジニアは性能と信頼性に影響を与えるいくつかの重要な特性を評価します。 FR4 は、多くの基準にわたって良好な特性を示します。
| 財産 | 説明 | 代表値・注意事項 |
|---|---|---|
| 誘電率 (Dk) | PCB が電気エネルギーを蓄える能力を示します。 | ~4.3～4.8 |
| 熱安定性 | 劣化することなく熱に耐える能力。 | 〜130℃まで |
| 抗張力 | 機械的変形に対する耐性。 | 高い |
| 難燃性 | 火災の危険性がある用途における安全性。 | UL94 V-0 規格に適合 |
| 耐湿性 | 湿気の多い環境のボードには不可欠です。 | 良い |
FR4基板 は、その多用途性と信頼性により広く普及しています。以下は、FR4 が非常に優れたパフォーマンスを発揮するアプリケーションの概要です。
エンジニアは、FR4 と、ポリイミド、ロジャース、メタル コア基板などの代替材料のどちらかを選択することがよくあります。各素材は、特定のニーズに適した独自の利点を提供します。
| 材料 | 最適な用途 | 利点 | 制限事項 |
|---|---|---|---|
| FR4 | 一般電子機器 | コスト効率が高く、強力で信頼性が高い | 高周波RFには理想的ではありません |
| ポリイミド | フレキシブル基板 | 高い耐熱性、柔軟性 | コストが高い |
| ロジャース | 高周波RF | 低損失、安定したDk | 高い |
| メタルコア | パワーLEDアプリケーション | 優れた放熱性 | 重くて高価 |
質問:「FR4」はPCBの何を表しますか?
答え:FR4 は「Flame Retardant 4」の略で、耐火性と PCB の構造強度を提供するガラス強化エポキシ積層板を示します。
質問:FR4 が PCB 業界でこれほど広く使用されているのはなぜですか?
答え:FR4 は機械的強度、電気絶縁性、耐熱性、コスト効率を兼ね備えており、幅広い電子用途に適しています。
質問:FR4 は高周波 RF アプリケーションで使用できますか?
答え:FR4 は低周波回路で使用されますが、高周波 RF 回路では、信号の完全性を向上させるために誘電損失が低いロジャースのような材料が必要になることがよくあります。
質問:湿度は FR4 PCB にどのような影響を与えますか?
答え:FR4 は耐湿性に優れていますが、高湿度に長期間さらされると依然として性能に影響を与える可能性があります。保護コーティングとコンフォーマル層はこれを軽減するのに役立ちます。
質問:FR4は車載電子機器に適していますか?
答え:はい、FR4 はその熱安定性と耐久性により自動車エレクトロニクスで広く使用されていますが、極端な環境では特定の高温バージョンが選択される場合があります。
理解FR4基板電子設計や製造に取り組む人、または電子設計や製造について学ぶ人にとっては不可欠です。そのバランスの取れた特性により、世界中の無数のデバイスのバックボーン素材となっています。新しいプロジェクトの材料を評価する場合でも、サプライヤーを選択する場合でも、FR4 は信頼できる選択肢であり続けます。
