PCBの設計から大量生産まで、Fanwayは、多様なプロジェクト要件に対処し、市場までの時間を加速するためのワンストップソリューションとして、クイックターンPCB製造サービスをワンストップソリューションとして提供します。
精密に設計されたPCBは、あらゆる電子デバイスの「バックボーンおよび神経系」です。フルサービスのメーカーとしての統合として印刷回路基板ファブリケーション、PCBアセンブリ、テスト、ファンウェイは、12年以上の業界の専門知識を活用して、回路設計から完成品の配信までエンドツーエンドのソリューションを提供します。高精度と厳格な品質管理により、世界中のクライアント向けの高度化可能性、費用対効果の高い回路基板ソリューションを作成しています。

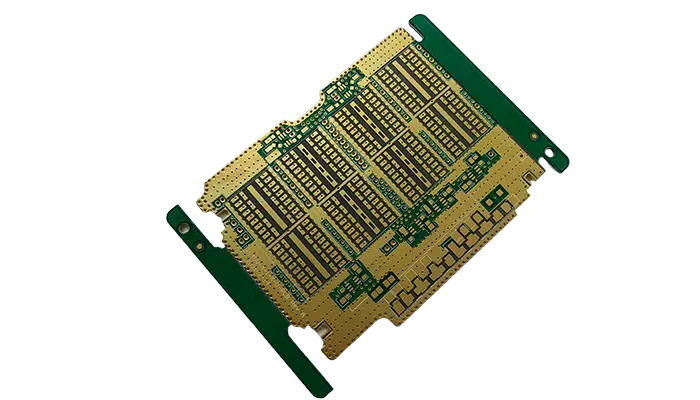

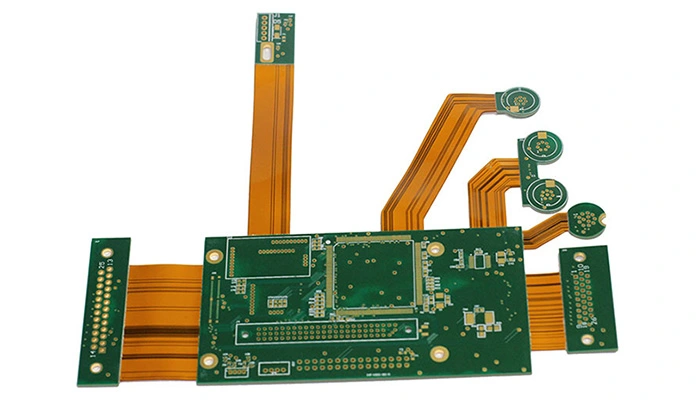

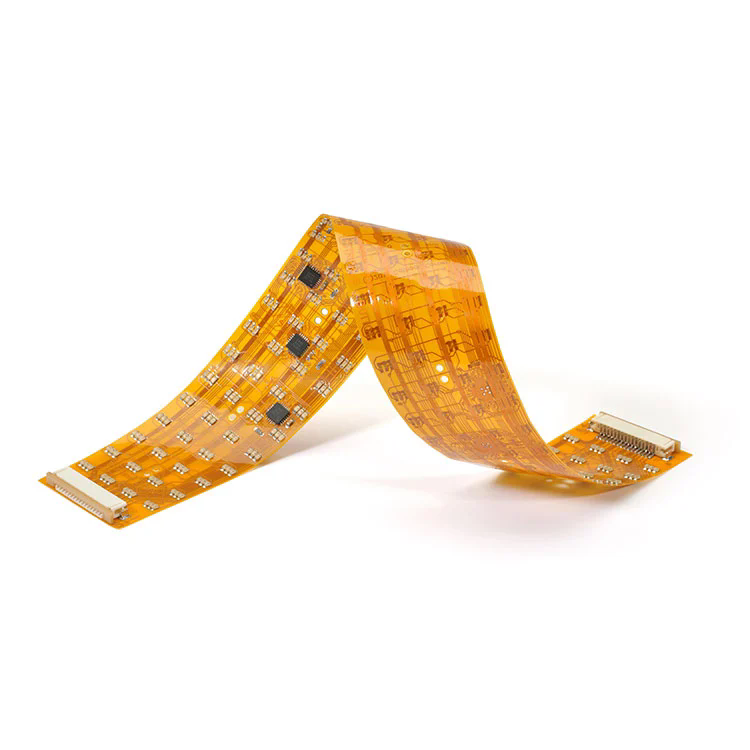

1〜32層の高密度ボードから、超高速3/3milトレース幅/間隔を備えた高度なブラインド/埋葬VIASおよびHDIテクノロジーまで、ファンウェイマスターは、信号の完全性と小型化を確保するためにあらゆる詳細をマスターします。当社の専門知識は、FR-4、高周波材料(Rogers/Taconic)、FPC PCB、剛体FLEX PCB、セラミックPCB、およびアルミニウムPCBなどの多様な基板を横切って拡張されています。過酷な条件での信頼性を保証するために、Enig(Immersion Gold)、OSP、Immersion Tin、Gold Fingersなどのプレミアム表面仕上げを提供し、極端な温度、振動、腐食に耐える堅牢な接続性を提供します。 高性能を開始します印刷回路基板ここ。
ファンウェイ迅速なプロトタイピングラインは、PCBプロトタイプ用の72時間のターンアラウンド、大量注文のために5〜7日の生産を提供し、品質を損なうことなくリードタイムを削減します。しかし、速度はほんの始まりに過ぎません。私たちはあなたのデザインを無料のDFM(製造可能性のためのデザイン)分析で武装し、生産が始まる前に隠された欠陥を特定します。この積極的なアプローチは、リワークコストを30%削減し、潜在的な後退をシームレスな進歩に変えます。

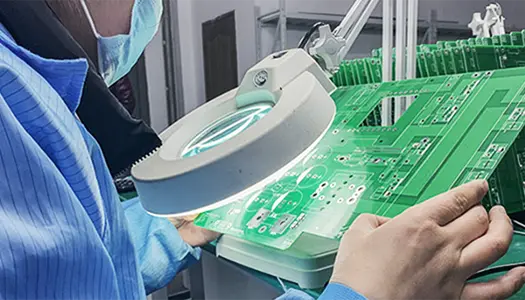

Micronレベルの精度を提供するLDIレーザー掘削から、AOI自動光学検査をキャプチャして顕微鏡欠陥をキャプチャするため、ファンウェイは最先端の機器を展開して、重要なプロセスの100%の検査を実施します。毎印刷回路基板飛行プローブテスターを介して厳密な検証を受け、電気性能が正確な仕様を満たすようにします。 IPC-A-600G(印刷ボードの受容性)およびIPC-6012(リジッドPCBのパフォーマンス仕様)に準拠しています。 ULの安全基準、ROHS(危険物の制限)、およびリーチ(化学コンプライアンス)に認定されているため、高性能であるだけでなく環境的に責任を負う印刷回路基板を保証します。
