今日の競争の激しいエレクトロニクス製造環境では、適切なプリント基板材料を選択することが、製品の信頼性、コスト効率、生産の拡張性に大きな影響を与える可能性があります。 FR-4 が議論を支配している一方で、CEM-1 基板多くの単層アプリケーションにとって、依然として実用的でコスト効率の高いソリューションです。パフォーマンスと予算の制約のバランスをとるエンジニアや調達マネージャーにとって、CEM-1 を選択する時期と理由を理解することで、不必要な出費や生産の遅延を排除できます。この包括的なガイドでは、CEM-1 PCB の構造、特性、用途、利点、制限、調達上の考慮事項について説明し、情報に基づいて自信を持って意思決定を行うのに役立ちます。

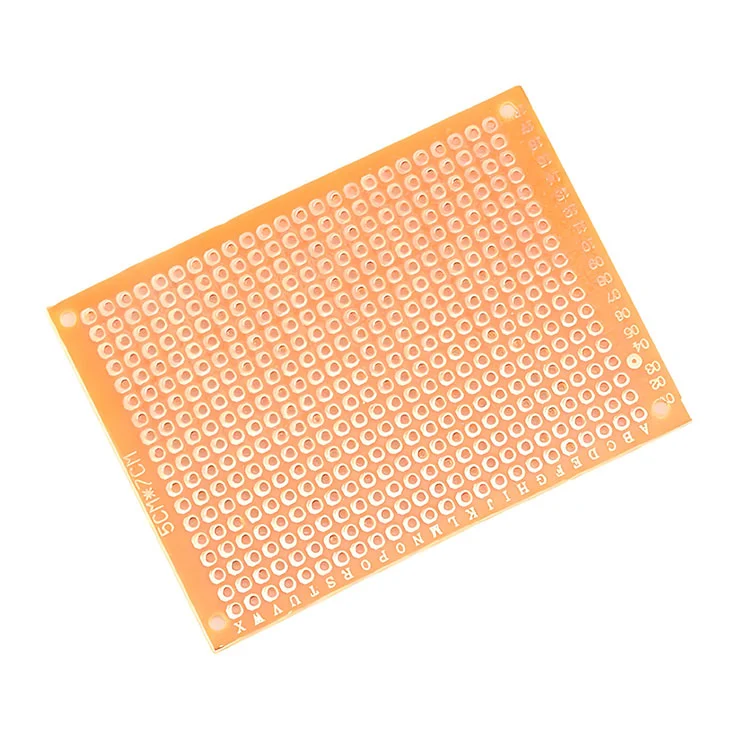

CEM-1 基板（複合エポキシ材料 1）は、主に単層プリント基板に使用される難燃性複合基材です。これは、エポキシ樹脂を含浸させた紙ベースのコアと組み合わせたガラス織布の表面層で構成されています。このハイブリッド構造により、機械的強度とコスト効率のバランスが取れています。
全体に完全なグラスファイバー強化を使用する FR-4 とは異なり、CEM-1 は表面に単一のグラスファイバー層を備えているため、多層構造や高い機械的応力耐性を必要としない用途に最適です。
CEM-1 基板 の内部構造は、その性能特性において重要な役割を果たします。
この層状の構成により、CEM-1 PCB は標準的な家庭用電化製品に対して機械的に安定しており、同時に完全なグラスファイバー代替品と比較して材料コストを低く抑えられます。
| 財産 | 代表値 | パフォーマンスへの影響 |
|---|---|---|
| 難燃性 | UL94 V-0 | 火災安全性の向上 |
| 誘電率 | 4.5 – 5.2 | 低周波回路に最適 |
| 熱抵抗 | 適度 | 高電力回路には理想的ではない |
| 機械的強度 | 中くらい | 標準的なアプリケーションに適しています |
| レイヤのサポート | 単層のみ | 設計の複雑さが制限されている |
| 特徴 | CEM-1 基板 | FR-4 基板 |
|---|---|---|
| 構造 | 複合紙＋ガラス面 | フルグラスファイバー |
| レイヤのサポート | 単層 | 単層から多層まで |
| 料金 | より低い | より高い |
| 機械的強度 | 適度 | 高い |
| 耐熱性 | 中くらい | 高い |
製品に多層配線、重いコンポーネント、または高い熱負荷が必要な場合は、一般に FR-4 が推奨されます。ただし、シンプルでコスト重視の単層設計の場合、CEM-1 PCB は優れた価値を提供します。
CEM-1 基板 は、シンプルさとコスト効率が重要なアプリケーションで広く使用されています。
深センファンウェイテクノロジー株式会社 では、CEM-1 PCB は、性能要件は中程度だがコスト管理が重要である大量の家庭用電化製品の製造によく選ばれています。
CEM-1 材料は、通常、フルグラスファイバーラミネートよりも手頃な価格です。大規模製造の場合、これは大幅な節約につながります。
低周波用途に信頼性の高い絶縁特性を提供します。
UL94 V-0 定格により、火災安全基準への準拠が保証されます。
CEM-1 は、厚いグラスファイバーボードと比較して、大量生産での打ち抜きや加工が容易です。
これらの制限を理解することで、設計の手戻りや予期しない製品の故障を防ぐことができます。
次のチェックリストを検討してください。
ほとんどの答えが「はい」であれば、CEM-1 PCB が正しい選択である可能性があります。
深センファンウェイテクノロジー株式会社 は、厳格な品質管理基準を備えた精密 PCB 製造を専門としています。
経験豊富なメーカーと提携することで、コスト効率の高い CEM-1 PCB 製品でも高い信頼性と一貫性を維持できます。
いいえ、CEM-1 は主に単層アプリケーション向けに設計されています。
適度な熱の下では適切に機能しますが、高出力または高温の環境にはお勧めできません。
はい、複合材料構造により、一般にコスト効率が高くなります。
ほとんどの CEM-1 材料は UL94 V-0 難燃性要件を満たしています。
CEM-1 基板 は、単層電子アプリケーション向けの実用的かつ経済的なソリューションです。バランスの取れた性能、難燃性、手頃な価格により、大量の家庭用電化製品の製造において特に価値があります。その強みと限界を理解することで、企業はコストを管理しながら製品のパフォーマンスを最適化できます。
次のプロジェクトのために CEM-1 PCB を評価している場合は、深センファンウェイテクノロジー株式会社は、信頼できる製造専門知識、厳格な品質保証、競争力のある価格を提供して、お客様の生産目標をサポートします。お客様のアプリケーションに合わせたカスタマイズされたソリューションと専門的なガイダンスについては、お問い合わせ本日は、お客様の電子製品を効率的かつ自信を持って市場に投入するためにどのように支援できるかについて説明します。
