高周波 PCB は GHz アプリケーションの信号整合性をどのように改善しますか?

高周波プリント基板このテクノロジーは、GHz 範囲で動作する最新の RF、マイクロ波、および高速デジタル システムにとって不可欠です。周波数が増加するにつれて、信号損失、インピーダンス不整合、電磁干渉が設計上の重要な課題になります。この包括的なガイドでは、高周波 PCB がシグナル インテグリティをどのように向上させるかについて説明し、材料、設計戦略、製造プロセス、コスト要因、一般的なエンジニアリングの問題点に対する実用的な解決策を探ります。 5G モジュール、車載レーダー、衛星システム、高速通信デバイスのいずれを開発している場合でも、この記事は、安定した信頼性の高いパフォーマンスを実現するのに役立つ明確な技術的洞察を提供します。

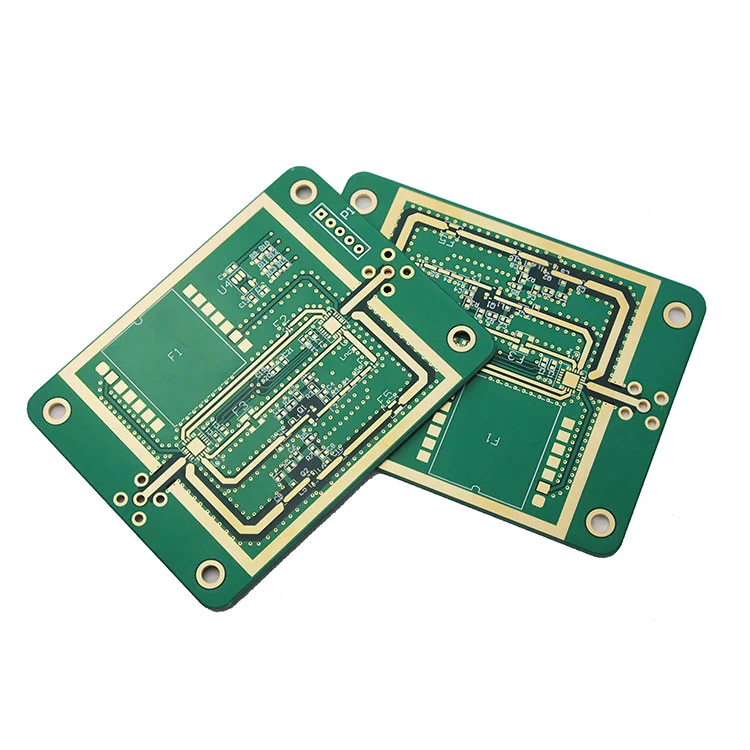

High Frequency PCB


目次

  • 1. 高周波 PCB の基礎を理解する
  • 2. なぜシグナルインテグリティが高周波数で重要になるのか
  • 3. 高周波プリント基板の材料選択
  • 4. 性能に影響を与える電気的特性
  • 5. PCB スタックアップ設計戦略
  • 6. 信号損失を最小限に抑えるためのレイアウト技術
  • 7. 製造精度と品質保証
  • 8. RF 回路の表面仕上げに関する考慮事項
  • 9. パフォーマンスを犠牲にすることなくコストを最適化
  • 10. 高周波PCBの産業応用
  • 11. 適切な製造パートナーの選択
  • 12. Shenzhen Fanway Technology Co., Ltd が信頼できる選択肢である理由
  • 13. よくある質問
  • 14. 最終的な考え

1. 高周波 PCB の基礎を理解する

高周波 PCB は、通常 500 MHz を超え、多くの場合は数 GHz の範囲に及ぶ周波数で確実に動作するように設計されています。これらのレベルでは、誘電特性、銅の粗さ、トレースの形状の小さな変動でも、回路の動作に大きな影響を与える可能性があります。

従来の基板とは異なり、高周波 PCB 設計では、予測可能な信号伝送を確保するために、低損失材料、厳密に制御されたインピーダンス、および正確な製造公差が必要です。


2. なぜシグナルインテグリティが高周波数で重要になるのか

周波数が増加すると、次のようになります。

  • 信号の波長が短くなる
  • 伝送線路は分布回路のように動作します
  • 小さな不連続性が反射を引き起こす
  • 損失正接の影響が大きくなる
  • 表皮効果により導体抵抗が増加する

高周波 PCB テクノロジーは、最先端の材料と最適化された設計手法を組み合わせることにより、これらの課題に対処します。


3. 高周波プリント基板の材料選択

材料 誘電率 (Dk) 損失正接 (Df) 応用
改造FR-4 4.2~4.5 0.015~0.02 低 GHz 設計
ロジャースラミネート 2.2~3.5 0.0009~0.003 RF とマイクロ波
PTFE系 2.0~2.5 超低 衛星とレーダー
炭化水素セラミック 3.0~3.5 低い 車載用77GHzレーダー

深センファンウェイテクノロジー株式会社 などのメーカーは、製造前に誘電安定性と一貫性を注意深く検証しています。


4. 性能に影響を与える電気的特性

  • 誘電率 (Dk):信号の速度を決定します。
  • 損失正接 (Df):誘電エネルギー散逸を測定します。
  • インピーダンス制御:信号反射を最小限に抑えます。
  • CTE:機械的膨張の安定性を制御します。
  • 銅の粗さ:高周波での導体損失に影響します。

5. PCB スタックアップ設計戦略

効果的なスタックアップ設計により、シールドと信号の完全性が向上します。

関数
トップ RF信号ルーティング
内側1 グランドプレーン
インナー2 パワープレーン
シールド/二次信号

適切なグランド基準により EMI が最小限に抑えられ、インピーダンスの一貫性が向上します。


6. 信号損失を最小限に抑えるためのレイアウト技術

  • 短いRFトレース配線
  • 直角のコーナーを避ける
  • スタブを介して除去するためのバックドリル
  • インピーダンスの不連続性を最小限に抑える
  • 制御された差動ペア間隔

7. 製造精度と品質保証

高周波 PCB 製造には以下が必要です。

  • マイクロビアのレーザー穴あけ
  • 高度なラミネートサイクル
  • 厳しい銅厚公差
  • 自動光学検査 (AOI)
  • タイムドメイン反射率測定 (TDR) テスト

深センファンウェイテクノロジー株式会社 は、バッチ全体で安定した電気的性能を確保するために厳格なプロセス制御を実装しています。


8. RF 回路の表面仕上げに関する考慮事項

  • 信頼性の高いはんだ付けと平坦性を実現するENIG
  • 浸漬銀により導電性が向上
  • 表皮効果損失を軽減する滑らかな銅

9. パフォーマンスを犠牲にすることなくコストを最適化

コスト要因には、材料の選択、層数、インピーダンス許容差、テストの複雑さが含まれます。 RF 材料と標準コアを組み合わせたハイブリッド スタックアップ設計により、コストとパフォーマンスのバランスをとることができます。


10. 高周波PCBの産業応用

  • 5G基地局
  • 自動車用レーダーシステム
  • 衛星通信
  • マイクロ波アンテナ
  • 高速ネットワーク機器

11. 適切な製造パートナーの選択

評価する:

  • RFボードの経験
  • 材料調達能力
  • インピーダンス試験装置
  • エンジニアリングサポートサービス
  • 品質認証への準拠

12. Shenzhen Fanway Technology Co., Ltd が信頼できる選択肢である理由

深センファンウェイテクノロジー株式会社 は、マルチマテリアル ハイブリッド ボード、高精度インピーダンス制御、ラピッド プロトタイピング、および厳格なテスト手順を含む、包括的な高周波 PCB 製造ソリューションを提供します。同社のエンジニアリング チームは、設計レビューから量産まで顧客をサポートし、GHz アプリケーションでの一貫したパフォーマンスを保証します。


13. よくある質問

Q1: 高周波 PCB 材料はどの周波数で検討すべきですか?
一般に、特に複数 GHz の範囲で動作する場合は 500 MHz を超えます。

Q2: 標準 FR-4 は RF アプリケーションに対応できますか?
限られた低周波設計のみ。安定性を高めるためには、専用の RF 材料が推奨されます。

Q3: 最も重要なパラメータは何ですか?
損失正接 (Df) は信号の減衰に大きく影響します。

Q4: 信号の反射を減らすにはどうすればよいですか?
正確なインピーダンス制御と適切なスタックアップ設計を確保します。

Q5: プロジェクトを開始するにはどうすればよいですか?
経験豊富なメーカーに相談して、製造前に設計ファイルを確認してください。


14. 最終的な考え

高周波 PCB は、高度な GHz システムにおいて信号の完全性を維持し、損失を最小限に抑え、安定したパフォーマンスを確保する上で決定的な役割を果たします。材料の選択から精密な製造に至るまで、あらゆる細部が重要です。

信頼性の高い高性能の高周波基板製造サポートをお求めの場合は、深センファンウェイテクノロジー株式会社専門家の指導と優れた生産を提供する準備ができています。

新しい RF または高速プロジェクトを開発中ですか?接触今すぐ当社にお客様の技術要件について話し合い、高周波 PCB のニーズに合わせたソリューションを提供してください。
