Fanway specializes in delivering efficient and reliable end-to-end PCB assembly services, precisely tailored to your unique requirements to accelerate your product success.
基板には FR-4 または高周波材料 (Rogers 4350B など) が使用されます。
金メッキまたはOSP表面処理を採用し、接触信頼性を確保しています。
DC-DC モジュールなどの主要コンポーネントは 100% エージング テストを受けています。
充電パイル PCBA マザーボードは、充電モードに基づいて 2 つのタイプに分類されます。
AC充電パイルとDC充電パイル。

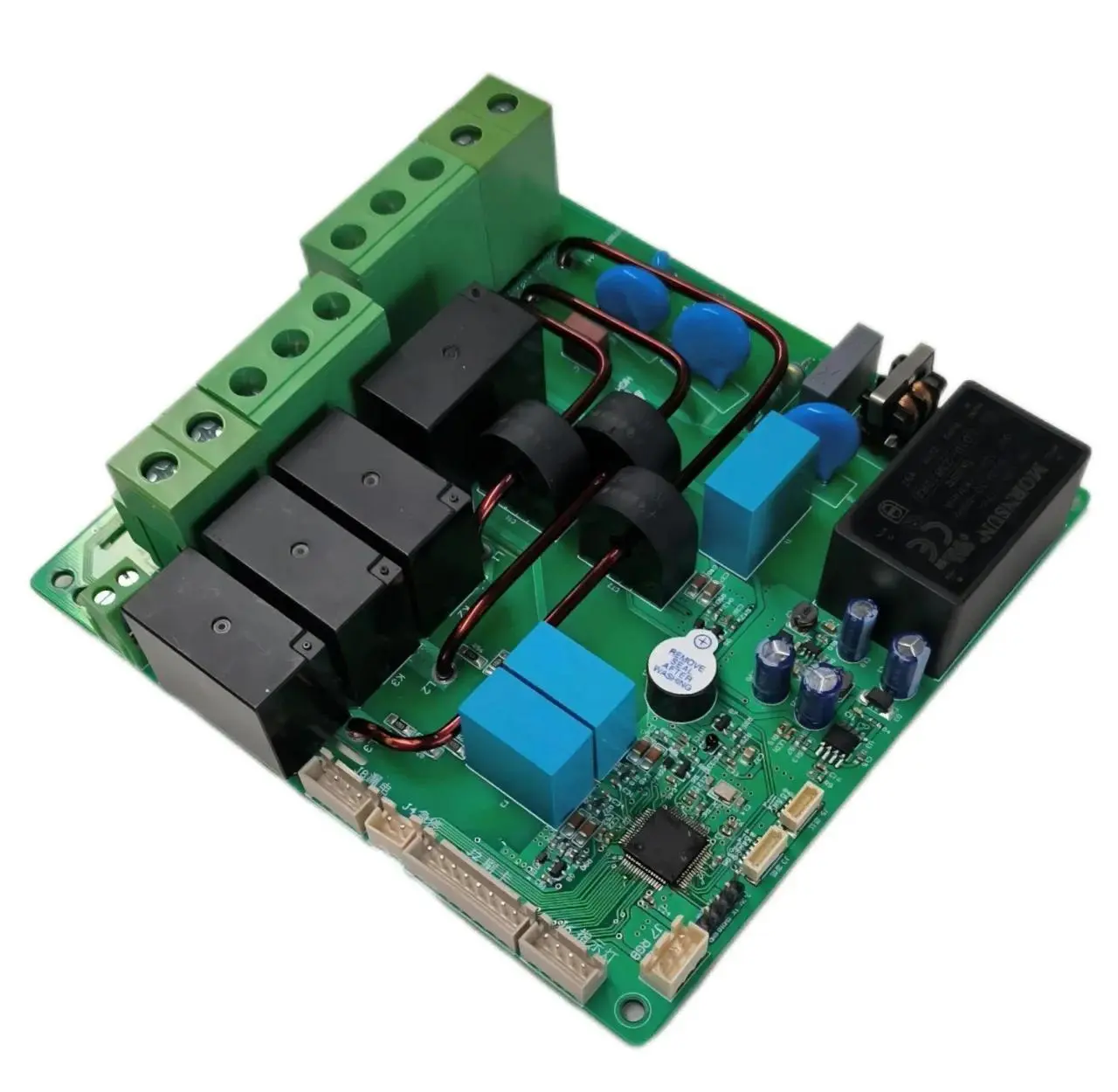

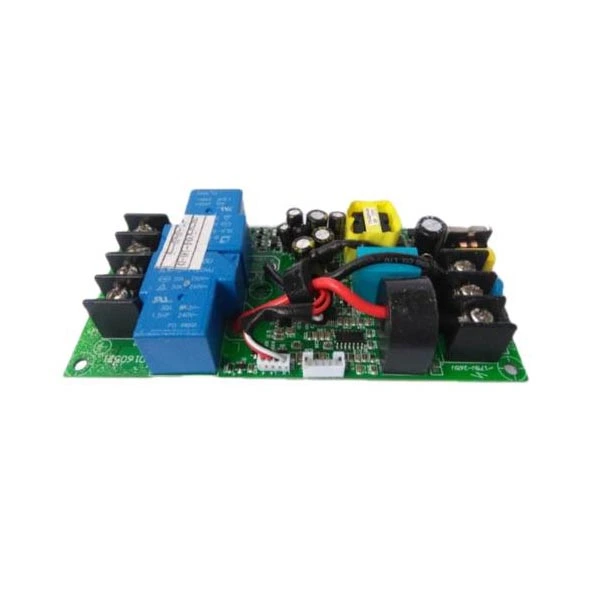

AC充電パイル回路基板:このボードは、車両のオンボード充電器 (OBC) を通じてグリッド AC 電力を DC 電力に変換します。その中核となる機能は次のとおりです。
CP 端末制御:PWM 信号を使用して車両の BMS と通信し、充電ステータス (ガンの挿入、充電準備、充電開始など) を監視します。動作電圧は12V/9V/6V、周波数は1kHzです。
CC端子検出：抵抗変化により充電ガンの接続状態を確認し、出力電流容量を決定します（例：1.5kΩの抵抗は8Aの電流に相当します）。
一般的なパラメータ:入力 220V AC、出力電力 7kW/11kW、保護等級 IP54。

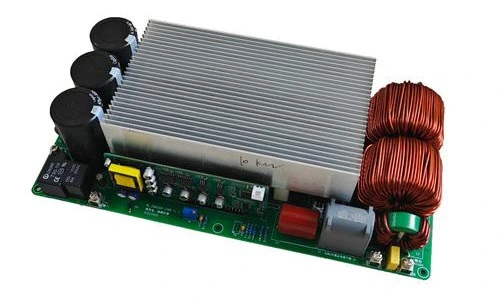

DC充電パイル回路基板:このボードは高電圧 DC 電源を直接出力します。そのコアモジュールには次のものが含まれます。
AC/DC整流およびPFCモジュール:アクティブ力率補正 (PFC) テクノロジーを使用して、97% を超える効率で三相 380V AC を高電圧 DC (750 ～ 850V) に変換します。
DC/DC変換モジュール：LLC 共振トポロジーを通じて電圧をバッテリーの必要な範囲 (例: 200 ～ 920 V) に調整し、動的電流制御 (最大数百アンペア) をサポートします。
一般的なパラメータ:入力 380V AC、出力電力 30 ～ 120kW、統合された STM32F207ZET メイン制御チップ、CAN/RS-485 通信をサポート。
コミュニティ充電ステーション:EMC パフォーマンスを優先します (EN 61000-6-2 規格)。
高速道路用超急速充電ステーション:絶縁耐圧要件2000Vを満たす必要があります。
Fanway は、安定した効率的な回路基板ソリューションを提供します。詳細については、お気軽にお問い合わせください
