FanwayのPCB設計とレイアウトサービス：コンセプトから生産対応のソリューションまで

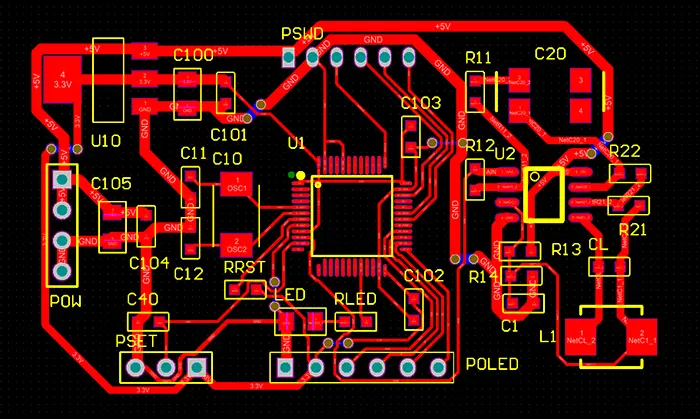

PCB設計とPCBレイアウトは、印刷回路基板（PCB）の物理レイアウトと電気接続を作成するプロセスであり、ほぼすべての電子デバイスの基礎を形成します。これには、概略図（回路図）をコンポーネントアセンブリに対応できる製造可能なボードに変換することが含まれます。ファンウェイでは、中国のPCBメーカーおよびサプライヤー以上のものです。概略開発から生産対応ファイルの配信まで、すべてをカバーする高速なPCB設計およびレイアウトソリューションを提供します。
高速、高密度、高周波PCB設計
複雑なシステムレベルのPCBレイアウト
信号整合性（SI）および電力整合性（PI）最適化
EMI/EMCコンプライアンスと熱管理
| アイテム | 仕様/機能 |
| 設計ソフトウェア | Altium Designer、Cadence Allegro、Mentor Xpedition、Cadsoft（Eagle） |
| 最大層 | 1-32レイヤー（標準設計）は、任意の層HDIをサポートします |
| 分トレース幅/スペース | 0.05mm / 0.05mm（レーザー掘削技術） |
| インピーダンス制御 | ±5％許容範囲（シングルエンド/差動インピーダンス設計をサポート） |
| 高周波設計 | 最大40GHz（RF回路、マイクロ波モジュール） |
| 設計基準 | IPC-2221、IPC-7351、ISO9001認定 |
PCB業界では12年以上、多くの設計プロジェクトが正常に提供されました。
48時間以内に予備設計提案を提供します。
DFM（製造可能性のための設計）分析は、大量生産コストを削減します。
料金設計の相談、トラブルシューティング、大量生産のサポートはありません。
私たちは、非公開契約（NDA）に厳密に知的財産を保護します。
Q1：設計プロセスにはどのくらい時間がかかりますか？
A：通常、複雑さに応じて3〜6週間（たとえば、4層PCBの10営業日）。
Q2：設計の変更をサポートしていますか？
A：はい。 100％の顧客満足度を確保するために、1-2のマイナーな変更を無料で提供しています。
Q3：どのような入力資料が必要ですか？
A：回路図、機械的図面、主要なコンポーネントデータシート、および設計要件ドキュメント。
Q4：大量生産の問題解決を支援できますか？
A：絶対に。設計から大量生産までの完全なライフサイクル技術サポートを提供しています。
