コンパクトなデザイン、軽量構造、および優れた性能が不可欠な、エレクトロニクス製造の速い世界では、剛性フレックスPCB最も革新的なソリューションの1つとして浮上しています。剛性ボードの耐久性と柔軟な回路の汎用性を組み合わせることで、リジッドフレックスPCBは、エンジニアが家電から航空宇宙システムまですべてを設計する方法を再構築しています。この記事では、剛性のあるフレックスPCBがどのようなものであるか、どのように機能するのか、彼らがますます人気が高まっている理由、およびそれらのユニークなパラメーターが高デマンドアプリケーションに最適な選択になる方法について深く潜ります。

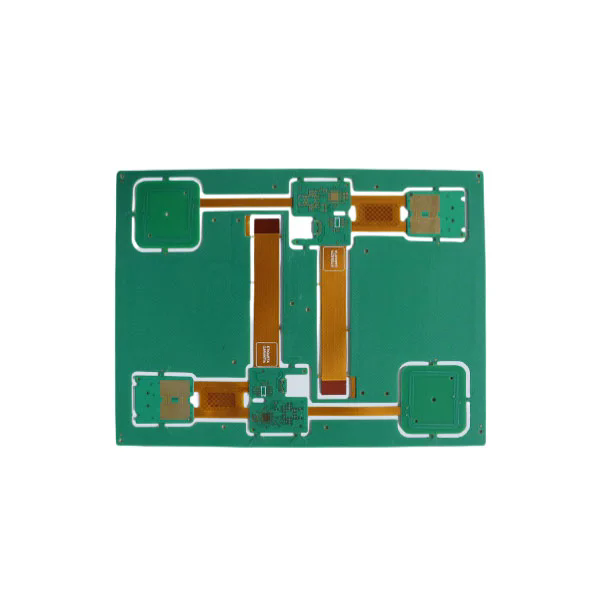

リジッドフレックスPCBは、剛性基板と柔軟な基板の両方を単一のシームレスなデザインに統合するハイブリッド印刷回路基板です。硬いFR4または類似の材料、またはポリイミドフィルムを使用する純粋に柔軟な回路で構成される従来の剛性PCBとは異なり、剛性のあるフレックスPCBは両方の技術を組み合わせてパフォーマンスと設計の自由を最大化します。
そのコアでは、リジッドセクションは、コネクタ、マイクロコントローラー、積分回路などの機械的安定性を必要とするコンポーネントをサポートしますが、柔軟なセクションでは、ボードを曲げたり、折りたたん、ねじれてコンパクトなエンクロージャーに収まるようにします。これにより、スペースが制限されているが高い信頼性が非常に重要なアプリケーションに最適な剛性フレックスPCBが理想的です。
信号の整合性：剛性層とフレックス層の間のより短い相互接続は、信号損失を最小限に抑え、高速データ伝送を改善します。
機械的汎用性：柔軟なセクションでは、折りたたみが可能になり、全体的なデバイスサイズを縮小し、かさばる配線を排除します。
信頼性の向上：フレックスとリジッドパーツを単一のPCBに統合すると、はんだジョイントとコネクタが最小限に抑えられます。
このパフォーマンスと設計の柔軟性の融合により、医療機器、軍事エレクトロニクス、自動車システム、消費者ガジェットなどの産業では、厳格なフレックスPCBがますます重要になりました。
電子機器メーカーは、PCBタイプを選択する際に重要な決定に直面することがよくあります。従来の剛性PCB、柔軟なPCB、または剛性のあるフレックスPCBを使用する必要がありますか？剛性のあるフレックスPCBが高度なデザインに好ましい選択肢になっている主な理由を以下に示します。
| 特徴 | リジッドPCB | 柔軟なPCB | リジッドフレックスPCB |
|---|---|---|---|
| スペース利用 | 限定 | 素晴らしい | 素晴らしい |
| 機械的耐久性 | 高い | 適度 | 高い |
| 設計の柔軟性 | 低い | 高い | 高い |
| 信号の完全性 | 適度 | 適度 | 素晴らしい |
| アセンブリの複雑さ | ハイ（その他のコネクタ） | 高い | 低い |
| 信頼性 | 良い | 適度 | 素晴らしい |
リジッドフレックスPCBは、剛性PCBの堅牢性と柔軟な回路の適応性を組み合わせることにより、両方の世界の最高の世界を提供します。これは次のとおりです。
コンパクトデザイン：スマートフォン、ウェアラブル、IoTデバイスに不可欠です。
重量の減少：航空宇宙、ドローン、および自動車用途にとって重要です。
接続ポイントの少ない：潜在的な障害ポイントを削減し、製品の寿命を改善します。
パフォーマンスの向上：高周波アプリケーションでも優れた信号伝送を維持します。
医療機器：ペースメーカー、イメージングシステム、および外科用ツール。
航空宇宙と防衛：アビオニクス、レーダーシステム、および軍事グレードのエレクトロニクス。
自動車：高度なドライバーアシスタンスシステム（ADA）、インフォテインメントシステム、およびEVバッテリー管理。
家電：スマートフォン、タブレット、カメラ、ゲームコンソール。
構造的完全性を維持しながら小型化を可能にすることにより、剛性のあるフレックスPCBは次世代の電子デバイスで不可欠なコンポーネントになりました。
剛性のあるフレックスPCBサプライヤーを選択するとき、技術的なパラメーターを理解することが重要です。高品質の製造により、耐久性、パフォーマンス、および厳格な業界基準のコンプライアンスが保証されます。以下は、優れた剛性フレックスPCBを定義する主要な製品仕様の概要です。
| パラメーター | 仕様 |
|---|---|
| 材料 | FR4、ポリイミド、PET |
| レイヤーカウント | 2〜20以上のレイヤー |
| 銅の厚さ | 0.5オンスから4オンス |
| 分線幅/間隔 | 0.075 mm / 0.075 mm |
| 穴のサイズ | 分0.1 mm |
| フレックスベンド半径 | 0.5 mmの低い |
| 表面仕上げ | enig、hasl、osp、Immersion Silver、Gold Plating |
| 動作温度 | -40°C〜 +150°C |
| インピーダンス制御 | ±10％ |
| 認定 | ROHS、UL、ISO9001、IPC-6013 |
これらの仕様により、PCBが高い電気性能を維持し、厳しい環境条件に耐えることができます。厳格なフレックスPCBに特化したメーカーは、精度と信頼性を保証するために、レーザー掘削、制御インピーダンスルーティング、自動光学検査などの高度な製造技術を採用しています。
適切なメーカーを選択することは、正しいPCB設計を選択するのと同じくらい重要です。信頼できる剛性フレックスPCBサプライヤーを評価するのに役立つチェックリストは次のとおりです。
エンジニアリングの専門知識：メーカーが複雑な多層剛性フレックスPCB設計の取り扱い経験があることを確認してください。
材料品質：高品質のFR4とポリイミドのみを使用して、耐久性と柔軟性を確保します。
品質保証：AOI、インピーダンステスト、熱ストレステストなどの厳密なテストプロトコルを探してください。
カスタマイズオプション：特定のアプリケーション要件に合わせたソリューションを提供するサプライヤーを選択します。
リードタイムとスケーラビリティ：大量生産のためにスケールアップする能力と組み合わせた高速プロトタイピングが重要です。
ファルウェイは、医療、自動車、航空宇宙、家電などの産業に高品質のソリューションを提供する長年の経験を持つ、主要な剛性フレックスPCBメーカーです。当社の製品は、最先端の機器を使用して製造され、IPC-6013標準に準拠し、厳格な高品質テストを受けて、最高のパフォーマンスを確保しています。
複雑な多層設計が必要か、費用対効果の高いプロトタイプが必要かにかかわらず、Fanywayは設計相談から最終生産までの包括的なサポートを提供します。
Q1。製品設計で剛性フレックスPCBを使用することの主な利点は何ですか？
A1。リジッドフレックスPCBは、コンパクトな設計を可能にし、全体的な重量を減らし、相互接続を最小限に抑え、信号の完全性を高めます。これらの利点により、航空宇宙、自動車、医療技術など、信頼性と小型化が重要な産業に最適です。
Q2。リジッドフレックスPCBは、従来のリジッドPCBよりも高価ですか？
A2。硬質フレックスPCBの初期製造コストは高くなる可能性がありますが、コネクタを最小限に抑え、信頼性を向上させ、効率的なアセンブリを可能にすることで、全体的な生産費を削減することがよくあります。高性能アプリケーションでは、製品のライフサイクルよりも大幅なコスト削減を提供します。
リジッドフレックスPCBは、比類のない設計の柔軟性、信頼性、パフォーマンスを提供することにより、最新の電子機器を再定義しています。エンジニアは、医療技術から航空宇宙に至るまでの産業の需要を高めるコンパクトでありながら堅牢な製品を作成できます。
でファルウェイ、私たちはあなたのニーズに合わせて調整された高品質の剛性フレックスPCBを製造することを専門としています。最先端の施設、厳密なテストプロトコル、エンジニアリングの専門知識により、製品に最適なパフォーマンスと信頼性を実現するのに役立ちます。
エレクトロニクスデザインを次のレベルに引き上げる準備はできましたか？お問い合わせ今日、あなたのプロジェクトについて話し合い、Fanywayが完璧な剛性フレックスPCBソリューションをどのように提供できるかを発見してください。
-
