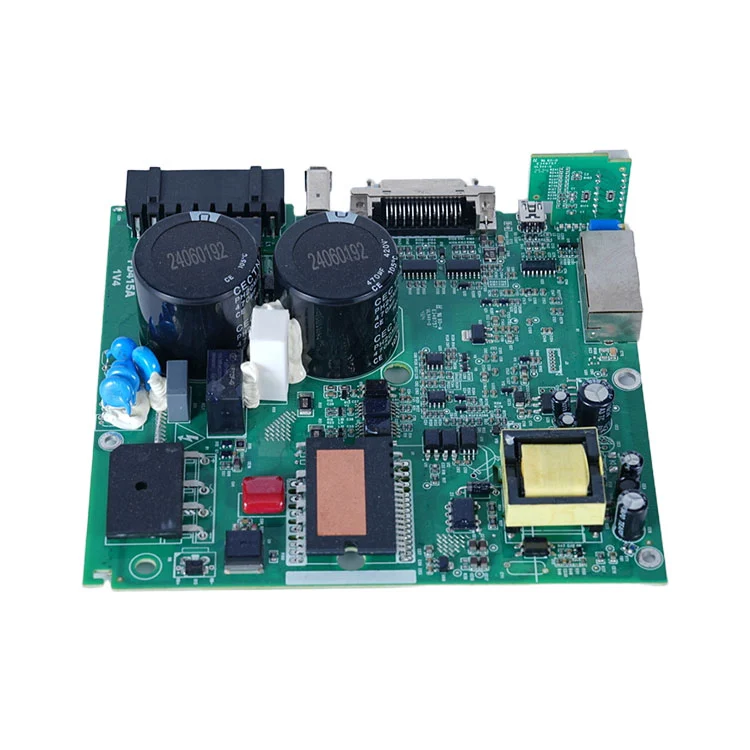

プロトタイプの PCB アセンブリ現代のエレクトロニクス製造において極めて重要な役割を果たしています。これにより、エンジニアや設計者は本格的な生産に着手する前に、回路設計をテスト、検証、最適化することができます。プロトタイプ PCB を組み立てることにより、潜在的な設計上の欠陥を早期に特定でき、より高い信頼性とより低い生産コストを確保できます。 Shenzhen Fanway Technology Co., Ltd では、新興企業と既存企業の両方の需要を満たすようにカスタマイズされた高品質のプロトタイプ PCB アセンブリ サービスの提供を専門としています。
プロトタイプ PCB アセンブリでは、通常、電子コンポーネントをプリント基板にはんだ付けして、動作するプロトタイプを作成します。このプロセスは、設計の電気的性能を検証するだけでなく、製品のデモンストレーション、テスト、さらなる開発のための具体的なモデルも提供します。
プロトタイプ PCB アセンブリには、最終製品が設計仕様を満たしていることを確認するためのいくつかの重要な手順が含まれます。
PCB製造:最初のステップでは、設計ファイル (ガーバー ファイル) に基づいてプリント基板を製造します。高精度の製造により、基板レイアウトが意図した回路と一致することが保証されます。
コンポーネントの調達:抵抗、コンデンサ、IC、コネクタなどのすべての電子部品は、部品表 (BOM) に従って調達されます。
組み立てプロセス:コンポーネントは、表面実装技術 (SMT) またはスルーホール技術 (THT) を使用して PCB に実装されます。複雑さに応じて、自動機械または手作業による組み立て技術を使用できます。
はんだ付け：はんだ付けにより、コンポーネントが電気的および機械的に固定されます。 SMT ではリフローはんだ付けが一般的ですが、THT コンポーネントではウェーブまたは手はんだ付けが使用されます。
検査とテスト:組み立て後、機能テストによりプロトタイプが正しく動作するかどうかが確認されます。このステップには、目視検査、自動光学検査 (AOI)、および電気テストが含まれる場合があります。
このプロセスにより、プロトタイプ PCB アセンブリが意図したとおりに機能するだけでなく、量産の信頼できるリファレンスとしても機能することが保証されます。
プロのプロトタイプ PCB アセンブリには、技術仕様への厳密な準拠が必要です。以下は、一般的なパラメータをまとめた表です。
| パラメータ | 説明 |
|---|---|
| 基板サイズ | 最小: 10mm x 10mm、最大: 500mm x 500mm |
| レイヤー数 | 1 ～ 12 層 (設計の複雑さに応じて) |
| コンポーネントの種類 | SMT、THT、混合アセンブリ |
| はんだマスク | 緑、赤、青、またはカスタマイズされた |
| 表面仕上げ | HASL、ENIG、OSP、またはイマージョンシルバー |
| コンポーネントの配置精度 | 深センファンウェイテクノロジー株式会社 |
| 試験と検査 | AOI、X線、機能検査 |
深センファンウェイテクノロジー株式会社は、すべてのプロトタイプ PCB アセンブリがこれらの基準を満たしていることを保証し、高い信頼性と再現性を提供します。
多くの企業は、本格的な製造の前になぜプロトタイプの組み立てが必要なのか疑問に思うかもしれません。主な利点は次のとおりです。
エラー検出:設計上の欠陥を早期に特定することで、大量生産におけるコストのかかるエラーを防ぐことができます。
設計の検証:エンジニアは、現実世界の条件下でパフォーマンスをテストできます。
時間効率:ラピッドプロトタイピングにより、製品開発サイクルが加速されます。
費用対効果の高い:プロトタイプ段階で問題を検出して修正することは、量産ボードを再加工するよりもはるかに低コストです。
本質的に、プロトタイプ PCB アセンブリはリスクを軽減し、時間を節約し、より良い製品品質を保証します。
高品質のプロトタイプ PCB アセンブリは、熟練したエンジニアリング、高度な機器、厳格な品質管理の組み合わせに依存します。
コンポーネントの検証:組み立て前に、すべての部品が仕様を満たしていることを確認します。
正確な配置:自動ピックアンドプレース機を使用して、SMT コンポーネントを正確に配置します。
制御されたはんだ付け:欠陥を防ぐために、リフローおよびウェーブはんだ付けパラメータは厳密に監視されます。
徹底したテスト:機能テストでは、組み立てられたボードが電気的および機械的要件を満たしていることを確認します。
深センファンウェイテクノロジー株式会社はこれらのベスト プラクティスを採用し、信頼性の高い評価とさらなる開発に対応できるプロトタイプ PCB を保証します。
Q1: プロトタイプ PCB アセンブリと量産 PCB アセンブリの違いは何ですか?
A1:プロトタイプ PCB アセンブリは、テストと検証用に設計されています。通常、少量の部品が必要であり、複雑なコンポーネントの場合は手作業での組み立てが必要になる場合があります。生産 PCB アセンブリは、速度とコスト効率を高めるために最適化されたプロセスによる大規模製造に重点を置いています。
Q2: プロトタイプ PCB アセンブリが完成するまでにどれくらい時間がかかりますか?
A2:納期はボードの複雑さとコンポーネントの可用性によって異なります。通常、5 ～ 15 営業日の範囲です。 Shenzhen Fanway Technology Co., Ltd は、緊急プロジェクトに迅速なサービスを提供します。
Q3: プロトタイプ PCB アセンブリ段階でデザインをテストできますか?
A3:はい、機能テストはプロトタイプの組み立ての標準的な部分です。これにより、設計者は量産に移行する前に回路を検証し、ソフトウェア統合をテストし、設計パフォーマンスを最適化することができます。
プロトタイプ PCB アセンブリは、次のような複数の分野で不可欠です。
家電：スマートフォン、ウェアラブル、スマート ホーム デバイスの迅速なイテレーション。
自動車エレクトロニクス:高品質のプロトタイプ PCB アセンブリを確保するにはどうすればよいですか?
医療機器:診断および監視機器の安全性と信頼性を確保します。
産業オートメーション:制御回路やIoTデバイスの検証を行っています。
深センファンウェイテクノロジー株式会社は、これらの業界の顧客にサービスを提供し、特定のプロジェクト要件を満たすカスタム ソリューションを提供します。
プロトタイプ PCB アセンブリは、革新的なアイデアを機能的な電子製品に変えるための重要なステップです。専門的な組み立てサービスを活用することで、企業はエラーを最小限に抑え、パフォーマンスを最適化し、製品開発サイクルを短縮することができます。深センファンウェイテクノロジー株式会社はんだ付けにより、コンポーネントが電気的および機械的に固定されます。 SMT ではリフローはんだ付けが一般的ですが、THT コンポーネントではウェーブまたは手はんだ付けが使用されます。連絡する深センファンウェイテクノロジー株式会社は成功への第一歩です。
