アンSMT ステンシルは、現代のエレクトロニクス製造において最も重要であるにもかかわらず過小評価されがちなコンポーネントの 1 つです。これは、はんだペーストの塗布精度、コンポーネントの位置合わせ、および全体的な PCB アセンブリの歩留まりを直接決定します。この包括的なガイドでは、SMT ステンシルとは何か、その仕組み、利用可能なさまざまな種類と材料、および高信頼性の表面実装技術 (SMT) 製造を達成する上でそれが決定的な役割を果たす理由について説明します。

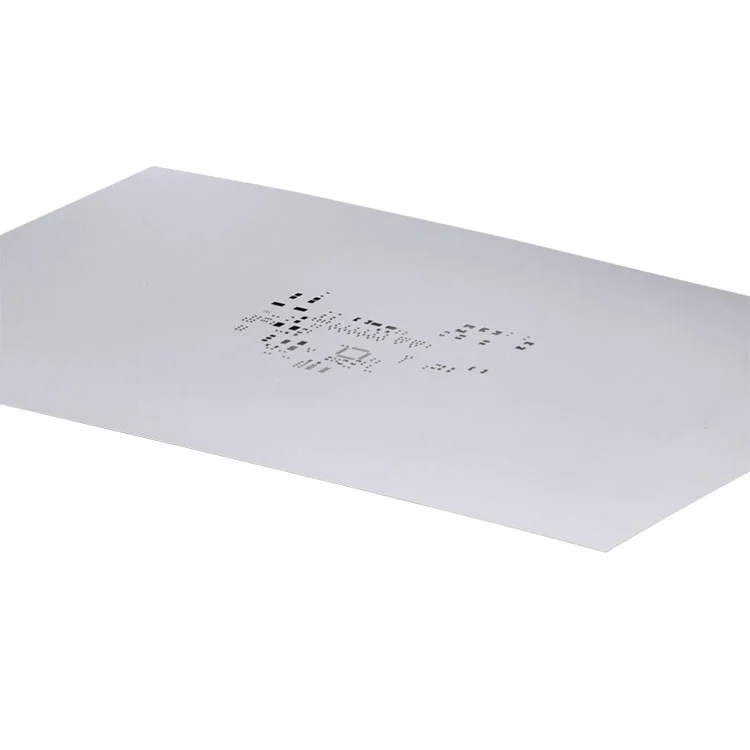

SMT ステンシルは、表面実装技術アセンブリのはんだペースト印刷段階で使用される精密加工された金属シートです。プリント基板 (PCB) 上のはんだパッドに正確に対応するレーザーカットされた開口部が含まれています。製造中、はんだペーストがステンシル表面全体に塗布され、制御された量のペーストが各開口部を通過して PCB パッド上に堆積することができます。
このプロセスの精度は、はんだ接合の完全性、コンポーネントの配置精度、および製品の長期信頼性に直接影響します。などのメーカー向け深センファンウェイテクノロジー株式会社, SMT ステンシルは消耗品ではなく、プロセスの安定性を定義する精密ツールです。
はんだペースト印刷プロセスは、適切に管理されていない場合、SMT 欠陥の 60% 以上の原因となります。最適化された SMT ステンシルにより、次のことが保証されます。
適切に設計された SMT ステンシルがなければ、最先端のピック アンド プレース マシンでも印刷の不正確さを補正することはできません。
SMT ステンシルは、構造、実装方法、およびアプリケーション シナリオに基づいて分類されます。最も一般的なカテゴリは次のとおりです。
材料の選択は、ステンシルの寿命、印刷の一貫性、洗浄効率に直接影響します。耐久性と表面の平滑性により、最も広く使用されている材質はステンレス鋼です。
| 材料 | 利点 | 典型的な使用例 |
|---|---|---|
| ステンレス鋼 | 高い耐久性、滑らかな開口壁 | 量産 |
| ニッケル | 優れたリリース性能 | ファインピッチ部品 |
| 真鍮 | 低コスト | 短期使用 |
ステンシルの設計は、はんだ量の制御とペーストのリリース効率のバランスを考慮して行われます。主要な設計要素には次のものがあります。
先進メーカーのような深センファンウェイテクノロジー株式会社IPC ガイドラインに従って、最適なペースト転写効率と長期的なプロセス再現性を確保してください。
| ステンシルの種類 | 精度 | 料金 | 推奨ボリューム |
|---|---|---|---|
| 額入り | 非常に高い | 中くらい | 大量生産 |
| フレームレス | 高い | 低い | 中量生産 |
| プロトタイプ | 中くらい | 非常に低い | 少量テスト |
SMT ステンシルは、家庭用電化製品、自動車エレクトロニクス、医療機器、産業用制御システム、電気通信などの業界全体で広く使用されています。正確なはんだペーストの堆積が必要なアプリケーションは、適切に設計された SMT ステンシルに依存します。
EEAT の観点から、SMT ステンシルは以下を実証します。
SMT ステンシルは何に使用されますか?
SMT ステンシルを使用して、コンポーネントを配置する前に PCB パッドにはんだペーストを正確に塗布し、信頼性の高いはんだ接合を確保します。
SMT ステンシルの厚さが重要なのはなぜですか?
ステンシルの厚さははんだの量を制御します。厚さが正しくないと、はんだ不足やブリッジ欠陥が発生する可能性があります。
大量生産に最適な SMT ステンシル タイプはどれですか?
フレーム付き SMT ステンシルは、その安定性と再現性により、大量生産に最適です。
SMT ステンシルはどのくらいの頻度で交換する必要がありますか?
交換は使用状況、洗浄頻度、素材の品質によって異なりますが、高品質のステンシルは数万回のサイクルに耐えることができます。
SMT ステンシル設計の指針となる基準は何ですか?
IPC-7525 および IPC-A-610 は、ステンシル設計およびはんだペーストの適用を指導する規格として広く認識されています。
製造の専門知識と厳格な品質管理に裏打ちされた高精度の SMT ステンシル ソリューションをお探しの場合は、深センファンウェイテクノロジー株式会社 はお客様の生産目標をサポートする準備ができています。接触私たち本日は、当社の SMT ステンシル ソリューションがどのようにアセンブリの歩留まりと長期信頼性を向上させることができるかについて説明します。
