印刷回路基板（PCB）は、今日のエレクトロニクスのサイレントバックボーンです。スマートフォン、自動車制御システム、医療スキャナー、または航空宇宙ナビゲーションモジュールのいずれであっても、PCBはすべてのコンポーネントを接続する物理的および電気的基盤を提供します。彼らがどのように機能するかを理解することは、彼らがテクノロジーにもたらしたシフトを認識することから始まります。 PCBの前に、配線はポイントツーポイント接続で手動で行われました。この方法は、エラーになりやすいだけでなく、スケーラビリティが限られていました。 PCBは、コンパクトな設計、信頼性、大量生産効率を確保する標準化された層状構造を提供することにより、これらの問題を解決しました。
それで、彼らはどのように正確に働くのでしょうか？コアでは、PCBは3つの主要な目的を果たします。
機械的サポート - 配置されたコンポーネントのセキュリティ。
電気接続 - 電流流の導電性経路を提供します。
信号の完全性 - 電子信号が最小限の損失または干渉で移動するようにします。

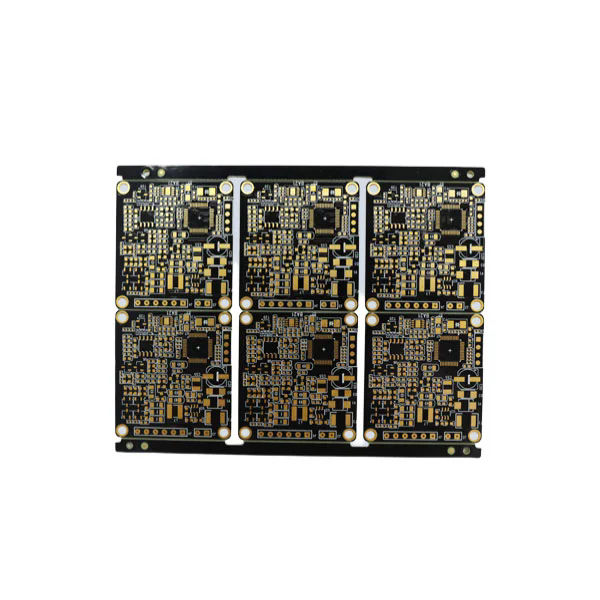

建設が含まれます基質、通常、断熱層として機能するFR4ファイバーまたはその他の材料。これに加えて、銅箔はラミネートされ、経路にエッチングされ、保護仕上げでメッキされます。最終結果は、抵抗器、コンデンサ、マイクロチップ、コネクタを取り付けることができる細心の注意を払って設計されたボードです。
PCBは、設計の複雑さに応じて、片面、両面、または多層を使用できます。多層PCBは、40層以上に到達することがありますが、信号ルーティング密度が重要な高度なコンピューティングおよび通信機器に不可欠です。彼らは取り入れますVIAS（垂直相互接続）パフォーマンスの完全性を維持しながら信号が異なるレイヤーを通過できるようにします。
熱管理は、PCBのもう1つの重要な役割です。製造業者は、熱バイア、ヒートシンク、または特別な銅の注ぎを設計することにより、敏感なコンポーネントが安全な動作温度内に残ることを保証します。このような設計上の考慮事項がなければ、システム障害のリスクは大幅に増加します。
業界は、特定のアプリケーションに合わせたさまざまな種類のPCBに依存しています。これらのバリエーションがどのように機能するかを理解することで、グローバルエレクトロニクスの製造にPCBが不可欠なままである理由についての洞察が得られます。
片面PCB：これらは最もシンプルなタイプで、ボードの片側のみに銅トラックがあります。それらは費用対効果が高く、計算機、無線、および単純な家電で広く使用されています。
両面PCB：両側に銅トラックを特徴とするため、より複雑な回路設計が可能になります。コンポーネントは両側に取り付けられ、密度が増加します。
多層PCB：導電性銅の3層以上を含むこれらのボードは、非常に複雑なアプリケーションを処理します。スマートフォン、高度な医療機器、航空宇宙電子機器はしばしばこれらに依存しています。
リジッドPCB：固体基板上に構築され、安定性と耐久性を提供し、ほとんどの電子デバイスで一般的になります。
柔軟なPCB：ポリイミドのような曲げ可能な材料を使用して構築され、摩耗性やコンパクトな電子機器に最適なねじれと折りたたみができます。
剛体PCB：剛性と柔軟な領域を組み合わせたハイブリッドで、構造の安定性と設計の柔軟性を同時に提供します。
高周波PCB：特殊な材料で作られているため、通信やレーダーシステムなどのアプリケーションの信号精度を確保します。
専門的な製品パラメーターを明確に強調するために、ここに概要表があります。
| パラメーター | 典型的な範囲/仕様 | アプリケーションの例 |
|---|---|---|
| 基本材料 | FR4、ポリイミド、CEM-1、ロジャース | 家電、自動車、RF機器 |
| 銅の厚さ | 0.5オンス - 6オンス | パワーボード、産業管理 |
| レイヤーカウント | 1 - 40+ | おもちゃからスーパーコンピューターまで |
| 表面仕上げ | hasl、enig、osp、Immersion Silver、Immersion Tin | はんだき性、耐食性を改善します |
| 最小トレース幅/間隔 | 2〜4ミル（2ミル未満の高度なデザイン可能） | 高密度相互接続（HDI）デバイス |
| 動作温度 | -55°C〜 +150°C（200°C +までの特別なデザイン） | 航空宇宙、軍事、産業管理 |
| 誘電率（DK） | 2.2 - 4.5材料に応じて | 高周波信号伝送 |
| 熱伝導率 | 0.25 - 2.0 w/mk（基板に依存） | 熱に敏感な回路 |
これらのパラメーターは、各PCBのパフォーマンス、耐久性、および信頼性を決定します。製造業者は、最終用途の要件に基づいて慎重に仕様を選択します。たとえば、自動車のECU PCBは、単純な家庭用LED照明ボードと比較して、より高い耐熱性と振動耐性を必要とします。
印刷回路基板の信頼性は、設計だけでなく、正確な製造プロセスにも依存します。高品質のPCBには、IPC-A-600（印刷ボードの受け入れ可能性）などの国際基準に厳密な順守が必要です。通常、プロセスには次の手順が含まれています。
デザインとレイアウト - エンジニアは概略図を作成し、それをgerberファイルに変換します。ガーバーファイルは、銅のパターン、ドリル穴、はんだマスクを指示します。
基板準備 - FR4または選択した材料は、銅ホイルで切断され、ラミネートされます。
画像転送とエッチング - 回路パターンが印刷され、不要な銅がエッチングされ、導電性経路が残ります。
掘削とメッキ - バイアとコンポーネントのリード用に穴が開けられ、その後導電性を確保するためにメッキされます。
はんだマスクアプリケーション - 保護ポリマー層が適用され、痕跡を絶縁し、はんだブリッジングを防止します。
表面仕上げ - Hasl（熱気はんだレベリング）、Enig（Electroless Nickel Immersion Gold）、またはその他の仕上げが適用され、はんだしが向上します。
シルクスクリーン印刷 - 参照マーキング、ロゴ、ラベルが追加されます。
電気テスト - フライングプローブまたはフィクスチャベースのテストにより、すべての接続が有効であり、ショートパンツやオープンサーキットがないことが保証されます。
最終検査とパッケージング - ボードは、顧客の要件に従って視覚的に検査、測定、パッケージ化されます。
信頼性は、次のような手法によってさらに強化されます。
インピーダンス制御高速デジタルサーキット用。
サーマルリリーフパッドはんだ付けを最適化する。
MicroviaテクノロジーコンパクトHDI PCB用。
コンフォーマルコーティング水分と粉塵抵抗のため。
グローバルメーカーも実装しています品質管理システムISO 9001、ISO/TS 16949（自動車）、AS9100（航空宇宙）など。これらは、一貫したパフォーマンスと要求の厳しい業界のコンプライアンスを確保します。
PCBの未来は、急速な技術的傾向とともに進化し続けています。新しいアプリケーション5G、AI駆動型デバイス、電気自動車、およびIoT薄く、より速く、より耐久性のある需要ボード。イノベーションは次のとおりです。
HDI（高密度相互接続）PCB：より小さなスペースでより多くのコンポーネントを許可し、スマートフォンとウェアラブルテクノロジーを有効にします。
埋め込みコンポーネント：空間節約のために、PCB層内にパッシブコンポーネントとアクティブコンポーネントを直接統合します。
メタルコアPCB：LED照明とパワーエレクトロニクスにおける熱散逸を強化するために、アルミニウムまたは銅塩基を使用します。
生分解性基質：持続可能性の懸念に対応して、環境に優しいPCBは注目を集めています。
3DプリントPCB：柔軟なプロトタイピングとカスタマイズされたジオメトリを提供します。
産業はより高い頻度、より速い速度、より良いエネルギー効率を必要とするため、PCBテクノロジーは引き続き適応します。たとえば、自動車電子機器には、高い振動、広い温度範囲、電磁干渉制御に耐えることができるボードがますます必要になります。医療機器は、救命装置内での高い信頼性を維持する小型化されたPCBに依存しています。電気通信会社は、5Gベースステーションでの信号損失を最小限に抑えるために、高周波PCBに投資しています。
これらの革新の影響は深遠です。より良い接続性、より安全な輸送、高度なヘルスケア、より効率的なエネルギー使用。本質的に、印刷回路基板の進化は、グローバルなテクノロジーインフラストラクチャの将来に直接影響します。
Q1：印刷回路基板はどのくらい続きますか？
高品質のPCBは、使用条件、材料の選択、および熱管理に応じて、10〜20年の範囲で持続できます。より厳しい仕様で設計された産業および航空宇宙グレードのPCBは、適切なメンテナンスでさらに長く続くことがあります。
Q2：アプリケーションに適したPCBを選択するにはどうすればよいですか？
適切なPCBを選択するには、動作環境、電力要件、信号速度、および物理設計の制約の評価が含まれます。たとえば、柔軟なPCBはウェアラブルデバイスに最適ですが、多層リジッドボードは高速データ処理システムに適しています。経験豊富なメーカーとのコンサルティングにより、最適な材料と設計の選択が保証されます。
印刷回路基板は、最新のテクノロジーの背後にある隠された力であり、デバイスが機能的で信頼性が高く、効率的なままであることを保証します。消費者ガジェットの基本的な単一層設計から、航空宇宙および医療機器の洗練された多層構造まで、PCBは進化し、新しい課題に適応し続けています。
でファンウェイ、高度な技術、厳格な品質基準、業界の専門知識を組み合わせて、多様なグローバルな需要を満たすPCBを提供します。電子機器の製造ニーズをサポートする信頼できるパートナーを探している場合は、お問い合わせ今日、私たちがあなたのイノベーションをどのように動かすことができるかを発見してください。
