印刷回路基板

Printed Circuit Board

From PCB design to mass production, Fanway delivers quick-turn PCB manufacturing services as one-stop solutions to address your diverse project requirements and accelerate your time-to-market.

二重層PCB
  • 二重層PCB二重層PCB
  • 二重層PCB二重層PCB
  • 二重層PCB二重層PCB

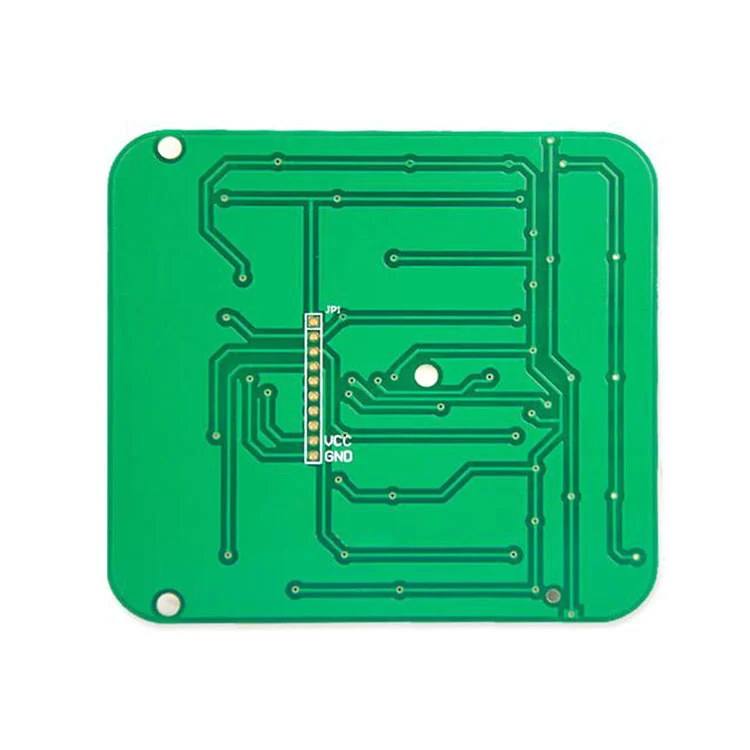

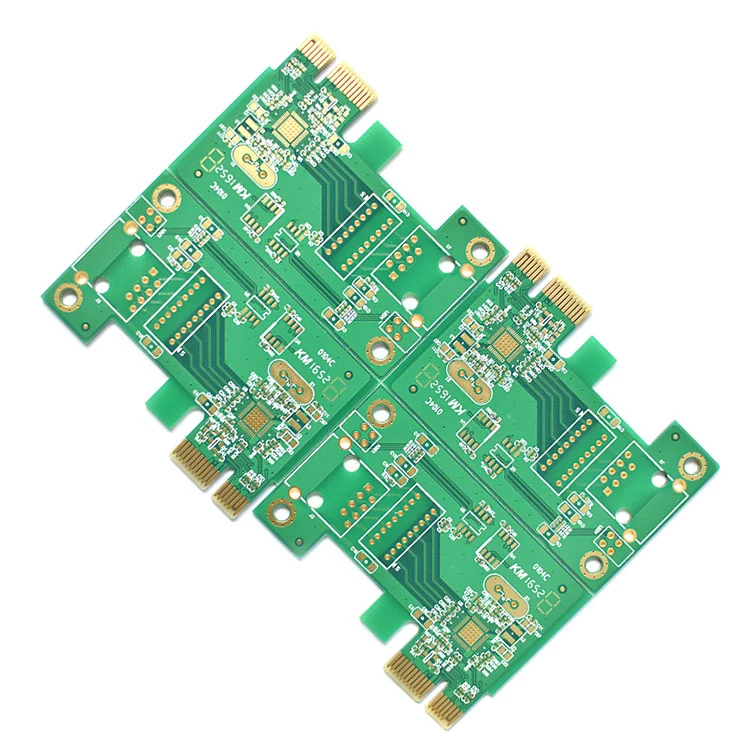

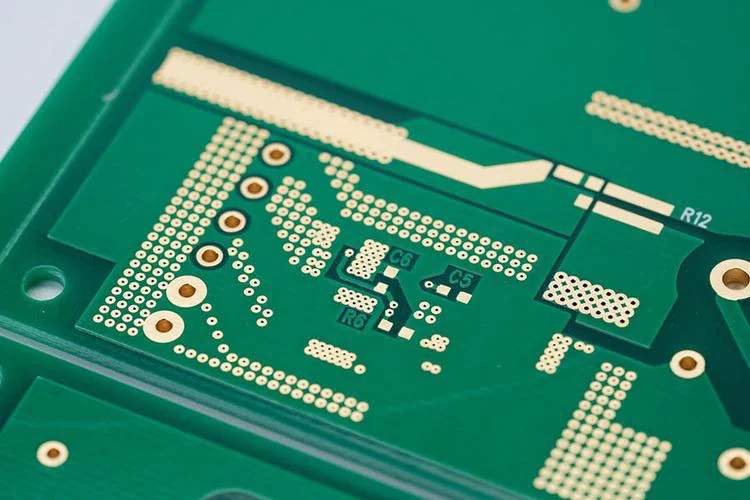

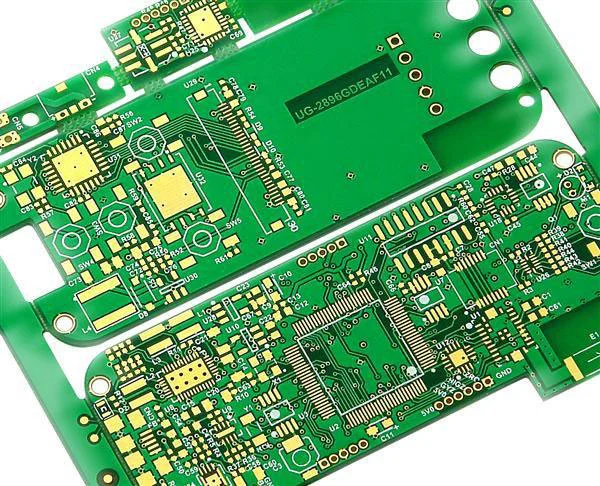

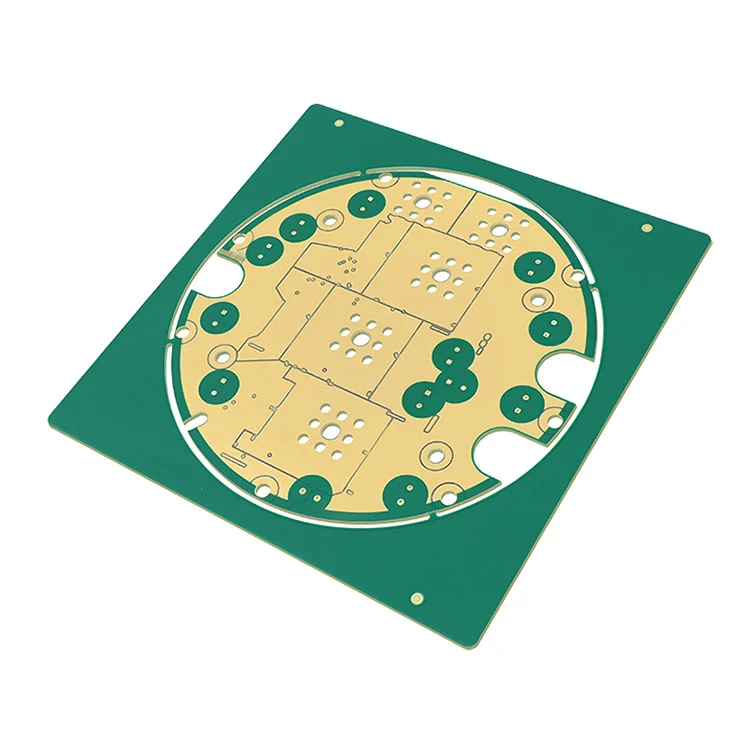

二重層PCB

ファンウェイファクトリーに来て、最新の販売、低価格、高品質の二重層PCBを購入することを歓迎します。私たちはあなたと協力することを楽しみにしています。
両層PCB(両面PCB)は、メッキのスルーホール(PTH)またはVIASを介して相互接続された基板(FR-4)に2つの導電性銅層を統合します。中国のプロのPCBサプライヤーとして、Fanwayは低コストで迅速なターンダブルレイヤーPCBを提供しています。

Double Layer Pcb


なぜFanwayの二重層PCBがあるのですか?

精密製造

Precision Manufacturing

サポートレーザー掘削、マイクロバイアス、およびHDI。

厳密なテスト

Rigorous Testing

100%の電気検査とAOI検査。

認定品質

Certified Quality

IPC-A-600クラス2/3、UL 94V-0に準拠しています。

速い配達

Fast Delivery

プロトタイプは24時間で終了し、バルク注文は5日で終了します。


ファンウェイの二重層PCBの利点

宇宙効率:コンパクトなレイアウト用の両面ルーティング。

EMI削減:グラウンドプレーンの最適化。

費用効率:ミドルコンプレックスのプロトタイプと生産に最適です。

機械的強度:メッキを介して強化された補強振動。


ファンウェイの二重層PCBの層構成

二重銅層:両側のサポートコンポーネントとトレース。

基板:FR-4、オプションのアルミニウム。

レイヤー間接続:スルーホール、ブラインド、または埋葬バイアス。

保護:ダブルサイドはんだマスクとシルクスクリーン。

設計機能:SMTとスルーホールコンポーネントの両方をサポートします。

クロスレイヤールーティングは、ボードサイズを削減し、信号の明確さを強化します。


二重層PCBの製造プロセス

ラミネート準備(両面CCL)。

掘削およびメタレーション経由(PTH)。

フォトリソグラフィと銅エッチング。

デュアルサイドはんだマスク/シルクスクリーン印刷。

表面仕上げ(Enig、Hasl、またはImmersion Silver)。

技術仕様

厚さ:0.8〜3.0mm(標準1.6mm)。

銅重量:1–3オンス。

トレース/スペース:0.15mm(6ミル)。

直径経由の鉱山:0.3mm(12ミル)。

誘電強度:20 kV/mm(FR-4)。

Double Layer Pcb
