ラピッドプロトタイピングPCBボードのSMTおよびTHTアセンブリ
  • ラピッドプロトタイピングPCBボードのSMTおよびTHTアセンブリラピッドプロトタイピングPCBボードのSMTおよびTHTアセンブリ

ラピッドプロトタイピングPCBボードのSMTおよびTHTアセンブリ

Fanway は、ラピッドプロトタイピング PCB ボードの SMT および THT アセンブリの中国のメーカーおよびサプライヤーです。プロトタイプ アセンブリが存在するのは、シミュレーションが物理的な検証に代わることができないためです。信号の完全性、熱的挙動、および電力分布は、ボードの電源が入っているときにのみ明らかになります。当社のサービスにより、生産ツールに着手する前に設計が確実にテストされます。

Fanway が提供するラピッド プロトタイピング PCB ボードの SMT および THT アセンブリは、最初のコンポーネントを配置する前に、パッドの間隔、穴のサイズ、コンポーネントのクリアランスの問題を把握する DFM レビューから始まります。その後、SMT 配置、スルーホールはんだ付け、および完全なテストを使用して基板を組み立てます。ファイルの確認から 24 時間以内に配信されるため、開発を継続するのに十分な速さで作業用ボードを受け取ることができます。ご予算やお支払いを柔軟に対応できるよう、1 枚からご注文いただけます。

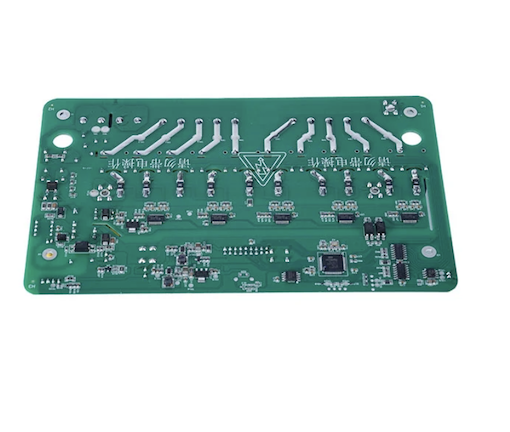

SMT and THT Assembly of Rapid Prototyping PCB Board

プロトタイプ PCB アセンブリの利点

1. 早期検証、リスク軽減

ラピッド プロトタイピング PCB ボードの SMT および THT アセンブリを使用すると、高価な生産ツールや大規模なコンポーネントの注文に取り組む前に、物理的な世界で回路設計をテストできます。この段階で設計上の欠陥を発見すると、量産バッチを再加工する場合にかかる費用の数分の一で済みます。プロトタイプを 1 回繰り返すだけで、数千ユニットを製造した後に初めて発見されるような壊滅的な損失を防ぐことができます。

2. 研究開発の反復の加速

通常 24 時間という迅速な対応により、エンジニアリング チームは数日以内に新しいボード リビジョンを受け取り、すぐにテストを開始できます。反復サイクルが短いため、同じプロジェクトのタイムライン内でより多くの設計を改善することができ、製品リリース前の製品の成熟度が直接向上します。

3. 並行ファームウェア開発

プロトタイプ ボードは、ソフトウェア エンジニアが組み込みコードを作成およびテストするための実際のハードウェア プラットフォームを提供します。量産ボードを待つ代わりに、ファームウェアの開発をハードウェアの検証と並行して進めることができ、プロジェクト全体のスケジュールを圧縮できます。この並行ワークフローは、厳しい市場ウィンドウに対応するために不可欠です。

4. 管理されたコスト構造

少量のバッチ生産により、プロトタイプ段階の費用が完全生産のコストをはるかに下回ります。研究開発チームや新興企業は、テストに必要な数のボードを正確に注文できるため、過剰な在庫や不必要な資本支出を回避できます。この柔軟性により、予算が限られたプロジェクトでもプロトタイピングが可能になります。

エンジニアがファンウェイを選ぶ理由

Fanway は、スピード、精度、コスト管理など、プロトタイピング段階の要求を理解しています。エンジニアがリピートし続ける具体的な利点を次に示します。

1.超高速実行:ガーバー ファイルから出荷されたボードまで 24 時間以内に納品されます。標準的なクイックターンサイクルには 3 ~ 7 日かかります。当社の 24 時間納品により、エンジニアリング チームは同じプロジェクト タイムライン内でより多くの設計検証ラウンドを完了できます。

2. 最低注文数量はありません:1 ~ 50 ユニットをコスト効率よく構築できます。研究開発チームや新興企業は、大量に注文することなくテストに必要なものを正確に注文できるため、プロトタイプの予算を管理できます。

3. リアルタイムの生産追跡:当社のオンライン生産ポータルを通じて、お客様はいつでも組み立ての進行状況を監視できます。すべてのボードのステータスは配置からテストまで透過的で、各ステップを追跡できるため、プロジェクトのスケジュール設定は電子メールや電話に依存しなくなります。

4. 正確な配置機能:ASM SiPlace SX2 配置システムは、01005 コンポーネントの位置決め精度 0.1 mm を達成します。このレベルの精度により、小型コンポーネントが高密度基板上に正しく配置されることが保証され、超小型パッケージを使用したプロトタイプが適切に機能するかどうかが直接決まります。

5. 混合テクノロジーのサポート:SMT、THT、プレスフィットコネクタを同一基板上に実装できます。設計に BGA チップと大型コネクタの両方が含まれている場合、複数のベンダーに生産を分割する必要はありません。すべてを 1 つの施設で完了します。

6. BGA および CSP の処理:0.3mmピッチのBGAおよびCSPコンポーネントは組み立てられ、X線検査で検証されます。これにより、最新世代のファインピッチ ボール グリッド アレイ デバイスを使用した設計がサポートされます。これらのコンポーネントのはんだ接合品質は、光学検査だけでは確認できません。確認方法はX線のみです。

7. リスクのない開発サポート:無料の DFM チェックは製造前に設計エラーを検出します。統計によると、アセンブリの問題の 83% は設計段階の製造上の欠陥に起因しています。 IP保護のため、当社は機密保持契約を締結し、暗号化されたデータ転送を使用するため、デザインファイルが漏洩したり、他の目的に使用されたりすることはありません。コンポーネントの調達に関しては、当社は 2,000 万点を超える在庫部品にアクセスし、Mouser や DigiKey などの大手販売代理店と連携しているため、少量のプロトタイプ コンポーネントであっても、最小注文数量やリード タイムについては心配ありません。

応用分野

Fanway のラピッド プロトタイピング PCB ボードの SMT および THT アセンブリ サービスは、以下の分野で広く使用されています。

IoT デバイスとウェアラブル:小型フォームファクター、高密度、低消費電力では、プロトタイピング中の正確な配置と迅速な反復が求められます。代表的な製品には、スマート センサー、健康監視バンド、無線通信モジュールなどがあります。

自動車制御モジュール:車載エレクトロニクスでは、高い信頼性と環境耐性が求められます。 ECU プロトタイプ、BMS バッテリー管理ボード、ボディ制御モジュールはすべて、プロトタイプ段階での機能検証と信頼性テストが不可欠です。

医療診断ツール:医療機器には厳格な規制上の承認が必要です。プロトタイプ段階での徹底的な検証は、その後の FDA または CE 認証の前提条件です。これには、モニターのメインボード、超音波制御ボード、ポータブル診断装置が含まれます。

航空宇宙試験システム:高い信頼性要件は、すべての設計変更を物理的に検証する必要があることを意味します。アビオニクス コントローラーおよび飛行試験データ収集システム用のプロトタイプ ボードは、軍用グレードのコンフォーマル コーティングと THT プレスフィット コネクタ仕様を満たす必要があります。

電気通信およびネットワーク機器:複雑な高速ボードでは、生産前に信号の整合性を検証するためのプロトタイプ アセンブリのメリットが得られます。これには、ルータのメインボード、光モジュール制御ボード、基地局の RF ボードが含まれます。

テストと品質管理

ラピッドプロトタイピング PCB ボードの SMT および THT アセンブリのテストは、電子機器製造における重要なステップです。ファンウェイは、包括的な試験サービスを提供しています。

回路内テストでは、組み立てられた基板上の個々のコンポーネントと回路の電気的性能を検証し、短絡、断線、およびコンポーネントのパラメータの逸脱を迅速に検出します。

機能テストでは、実際の使用シナリオをシミュレートし、実際の動作条件下でボードが設計どおりに動作することを確認します。

バーンイン テストでは、ボードが現場に届く前に初期故障を特定するためにボードを長時間動作させ、納入されたボードが継続動作中に隠れた故障を示さないようにします。

自動光学検査は、はんだ付けの欠陥、コンポーネントの配置エラー、極性の問題を検出し、はんだ接合部の外観品質の包括的な検査をカバーします。

X 線検査では、光学的に検査できない BGA や LGA などの隠れた接合部を可視化し、ボール グリッド アレイ デバイスのはんだ接合部の完全性を確認します。

一般的なアセンブリの問題と予防策

コールドジョイント、はんだブリッジ、不十分なはんだなどのはんだ付け品質の低下。

防止:制御されたリフロープロファイルと SPI はんだペースト検査では、各基板のペーストの厚さと形状が記録されます。

間違った向きや位置を伴うコンポーネントの配置エラー。

防止:BGA の配置後の AOI 検査と X 線検証。

コンポーネントのパッケージが PCB パッドの設計と一致しないパッケージの不一致。

防止:製造前に DFM レビューを行い、当社のエンジニアリング チームが各コンポーネントのパッケージ寸法をチェックします。

ガーバー レイヤーの欠落や間違ったドリル ファイルなどのファイル エラー。

防止:すべての受信ファイルをエンジニアリング検証して、レイヤーの完全性と正しいドリル座標を確認します。

どの組み立てプロセスが最適ですか?

組立方法 主な利点 最適なアプリケーション
表面実装 (SMT) 高密度、小型、高効率 家庭用電化製品、通信機器、コンピュータのマザーボード、および多数のコンポーネントを必要とするその他の製品。
スルーホール (THT) 高い機械的強度、優れた電力/熱放散 航空宇宙、軍事、自動車 ECU、電源モジュール、コネクタ、その他の高信頼性シナリオ。
混合アセンブリ パフォーマンスと信頼性を兼ね備え、設計の柔軟性を最大限に高めます 自動車エレクトロニクス、医療機器、産業用制御装置、および高密度チップと高出力コンポーネントの両方を必要とするその他の複雑な製品。
試作組立 短納期、低コスト、設計検証 ハードウェア開発段階 – テストと反復設計のため、量産リスクを軽減します。
