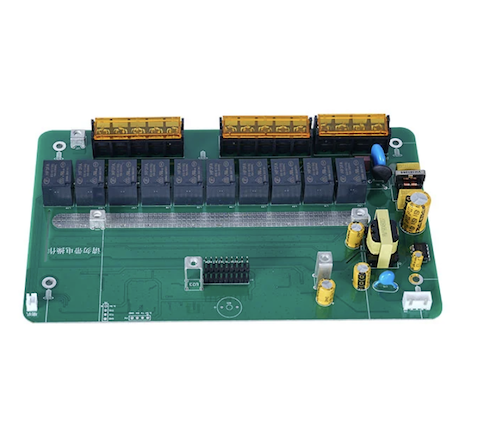

電子 PCB プリント基板試作アセンブリ

中国のサプライヤー Fanway の電子 PCB プリント基板プロトタイプ組立サービスは、IoT デバイス、自動車制御モジュール、医療診断ツール、航空宇宙テスト システムの研究開発プロジェクト向けに構築されています。一般的なクイックターン PCB サービスには 3 ～ 7 日かかりますが、当社の 24 時間配送により反復サイクルが大幅に短縮されます。組み立てを開始する前に、当社のエンジニアリング チームは、ガーバー ファイル、BOM、ピック アンド プレイス ファイルに対して DFM 分析を実行し、パッド設計の問題、コンポーネントの間隔の競合、またはその他の製造可能性の問題を早期に発見します。最小注文数量がない (1 個から開始) ため、研究開発チームはプロトタイピング段階での過剰な在庫コストを回避できます。

PCB プロトタイプ アセンブリは何のためにありますか?

PCB プリント基板プロトタイプ組立サービスは、電子部品をプリント基板に少量実装してテスト可能なサンプルを作成するプロセスです。その中心的な目的は本番ではなく検証です。

設計の検証: 回路設計が物理世界で機能することを確認します。シミュレーションでは現実世界のすべての変数をカバーできるわけではありません。信号の完全性、電力分布、熱挙動は、物理的なテストを通じてのみ可視化されます。

反復的な改善: プロトタイプの段階で設計上の欠陥を見つけて修正すると、量産バッチを再加工する場合にかかる費用の数分の 1 で済みます。プロトタイピングを 1 回繰り返すだけで、大規模なやり直しのコストを 10 倍節約できます。

ファームウェア開発 : ソフトウェア エンジニアが組み込みコードを作成およびテストするための実際のハードウェア プラットフォームを提供します。物理ハードウェアを使用せずにファームウェアを開発することは、真空中でのデバッグに似ており、論理的な正しさはハードウェアの互換性を保証しません。

プロトタイプの組み立ては、製品をコンセプトから現実へと移行させる重要なステップであり、ファンウェイの電子 PCB プリント基板プロトタイプ組み立てサービスは、まさにこのステップに対して専門的なサポートを提供します。

必須の起動ファイル

完全で正確なファイルは、プロジェクトをスムーズに開始するための基盤です。通常、次のコア ファイルが必要です。

1. ベア PCB の製造に使用されるガーバー ファイルには、すべての銅層、ドリル データ、はんだマスク、およびシルクスクリーンが含まれています。不完全なフォーマットや不適切な名前のレイヤーは、制作遅延の最も一般的な原因の 1 つです。

2. 部品表 (BOM) には、メーカー部品番号 (MPN)、参照番号、数量、説明など、組み立てられるすべてのコンポーネントがリストされます。曖昧な説明（例：「100nF コンデンサ」）は、調達ミスや遅延につながる可能性があります。異なる電圧定格や高速回路では誘電体材料の動作が大きく異なるためです。

3. 座標ファイル (CPL / ピック & プレイス ファイル) は、各コンポーネントの正確な X/Y 座標、回転角度、実装面を提供し、SMT 実装機をガイドします。座標誤差は位置ずれや極性間違いの直接的な原因となります。

4. 専門的なヒント、注文前の DFM レビューにより、パッド設計の問題、コンポーネントの間隔の問題、その他の製造上の問題を、生産停止を引き起こす前に発見できます。 Fanway のエンジニアリング チームは、生産開始前に、すべての電子 PCB プリント回路基板プロトタイプ アセンブリの注文に対して DFM レビューを提供します。

完全な試作組み立てプロセス

Fanway のプロトタイプ組立サービスは、材料から完成したボードまでのチェーン全体をカバーします。

コンポーネントの調達:当社の調達チームは、安定したサプライチェーンを活用して、少量のプロトタイプであっても、競争力のある価格でコンポーネントを確保します。クライアントが複数の販売代理店と調整する必要はありません。

エンジニアリングレビュー:プロジェクト エンジニアは、生産開始前にガーバー、BOM、調整ファイルを検査して製造可能性を確認し、潜在的な問題の大部分を初期段階で阻止します。

プロトタイプ PCB アセンブリ:多層、高周波、HDI、リジッド、リジッドフレックス、フレックス PCB などの複数の基板タイプをサポートします。実装能力は、01005 超小型コンポーネントと 0.2mm ピッチ BGA をカバーし、最大基板サイズは 510mm × 460mm です。

テストと検証:すべてのプロトタイプ基板は、手動 QC、SPI はんだペースト検査、AOI 光学検査、X 線検査、回路内テスト、機能テスト、バーンイン テストなどの厳格な検査体制を受けます。プロトタイプの段階で徹底したテストを行うことで、試験運用や量産へのスムーズな移行が保証されます。

応用分野

Fanway の電子 PCB プリント基板プロトタイプ組立サービスは、次の分野で広く使用されています。

IoTデバイスとウェアラブル

小型フォームファクター、高密度、低消費電力では、プロトタイピング中の正確な配置と迅速な反復が求められます。

自動車制御モジュール

車載エレクトロニクスには高い信頼性と環境耐性が必要です。試作段階での機能検証や信頼性試験が不可欠です。

医療診断ツール

医療機器には厳格な規制上の承認が必要です。プロトタイプ段階での徹底的な検証は、その後の認証の前提条件となります。

航空宇宙試験システム

高信頼性要件は、すべての設計変更を物理的に検証する必要があることを意味します。ラピッド プロトタイピング機能はプロジェクトのタイムラインに直接影響します。

ファンウェイを選ぶ理由

24時間配達

標準的なクイックターンサイクルは 3 ～ 7 日ですが、Fanway ではプロトタイプ PCB アセンブリを 24 時間に短縮します。研究開発チームにとって、反復サイクルが短縮されるたびに、同じ期間内でより多くの設計検証ラウンドが行われることになります。

ワンストップサービス

当社は、コンポーネントの調達、DFM レビュー、PCB 製造、SMT の配置、スルーホールはんだ付けから最終テストまで、すべてを 1 つの屋根の下でサービスを提供します。お客様は、個別の PCB サプライヤー、コンポーネント販売業者、組立工場を調整するオーバーヘッドを回避できます。

認定された品質システム

当社の施設は ISO9001、ISO13485、IATF16949、ISO14001 認証を取得しており、製品は UL、RoHS、SGS、REACH 規格に準拠しています。プロトタイプ段階の品質基準は量産と一致しており、プロセスの違いによる検証エラーを回避します。

下位最小値

最小数量要件なしで 1 個からの注文をサポートし、研究開発段階のニーズに応じた過剰な在庫コストを削減します。

事前のエンジニアリングサポート

DFM 分析は注文確認前に実行され、設計上の問題を早期に特定して解決します。これにより、組み立て中に問題に対処するのではなく、生産リスクが前方にシフトされます。

Q&A

Q: プロトタイプの PCB アセンブリには通常どのくらい時間がかかりますか?
A: Fanway では 24 時間のラピッド プロトタイピングを提供しています。通常の状態では、基板の層数、コンポーネントの複雑さ、BOM の準備状況に応じて、ファイルの確認から完成した基板の納品まで 24 時間以内に完了できます。

Q: プロトタイプ プロジェクトを開始するにはどのようなファイルが必要ですか?
A: ガーバー ファイル (PCB 製造用)、BOM (メーカー部品番号、参照番号、および数量を含む)、および座標ファイル (SMT 配置用) が必要です。提出前に DFM セルフチェックを行うことをお勧めします。または、当社のエンジニアリング チームに製造可能性レビューを実行させることもできます。

Q: プロトタイプの組み立てではどのような種類の PCB をサポートしていますか?
A: 当社は、多層、高周波、HDI、リジッド、リジッドフレックス、およびフレックス PCB をサポートしています。

Q: Fanway はプロトタイプの部品調達サービスを提供していますか?
A: はい。当社の調達チームは、少量のプロトタイプのコンポーネントを競争力のある価格で調達するための広範な市場リソースを持っています。

Q: プロトタイプ段階ではどのようなテストが行​​われますか?
A: テストには、AOI 光学検査、X 線検査、回路内テスト、機能テスト、バーンイン テストが含まれます。特定のテスト計画は、プロジェクトの要件に基づいてカスタマイズできます。

プロジェクトのプロトタイプのアセンブリを開始する必要がありますか?ガーバー ファイル、BOM、および座標ファイルを当社のエンジニアリング チームに送信してください。 24 時間以内に DFM のレビューと見積もりを提供します。
